Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CILINDRO MAESTRO DEL EMBRAGUE

(a) Coloque el soporte del cilindro maestro del embrague.

(b) Instale el conjunto del cilindro maestro del embrague en la carrocería con las 2 tuercas.

Torque:

12.7 N·m {130 kgf·cm, 9 ft·lbf}

(c) Aplique grasa multiusos a la superficie de contacto entre la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco y el casquillo de la horquilla de la varilla de empuje del cilindro maestro del embrague.

Grasa multiusos

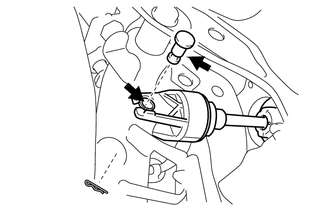

(d) Conecte la horquilla de la varilla de empuje del cilindro maestro del embrague al subconjunto del pedal del embrague con la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco.

OBSERVACIÓN:

Instale la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador desde el lado derecho del vehículo.

(e) Instale el clip en el pasador de la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador.

2. CONECTE EL LATIGUILLO DEL EMBRAGUE

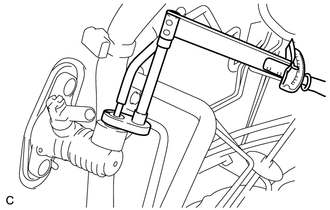

(a) Conecte el latiguillo del embrague con una llave para tuercas de unión de 10 mm.

Torque:

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

  • Utilice una llave dinamométrica con un punto de apoyo de 250 mm (9.84 pulg.) de largo.
  • Utilice la fórmula de compensación del valor de par para calcular el valor de par que se debe utilizar si se combina una llave dinamométrica con herramientas como una llave para tuercas de unión.

    Haga clic aquí

3. INSTALE EL TUBO DEL DEPÓSITO DEL EMBRAGUE

(a) Conecte el tubo del depósito del embrague al conjunto del cilindro maestro del embrague con el clip.

4. INSTALE EL CONJUNTO DEL SERVOFRENO

Haga clic aquí

5. LLENE EL DEPÓSITO CON LÍQUIDO DE FRENOS

Haga clic aquí

6. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

7. PURGUE EL LATIGUILLO DEL EMBRAGUE

Haga clic aquí

8. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO

OBSERVACIÓN:

Compruebe si hay fugas en el sistema de embrague.

9. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL PEDAL DEL EMBRAGUE

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí
