Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE Y AJUSTE LA VARILLA DE EMPUJE DEL SERVOFRENO

AVISO:

Efectúe el ajuste sin vacío en el conjunto del servofreno. (pise varias veces el pedal del freno con el motor parado).

OBSERVACIÓN:

• El ajuste de la varilla de empuje del servofreno es necesario cuando se sustituye el subconjunto del cilindro maestro del freno por uno nuevo.

• El ajuste no es necesario cuando se vuelve a instalar el mismo subconjunto del cilindro maestro y se sustituye el conjunto del servofreno por uno nuevo.

(a) Aplique tiza a la punta de la herramienta auxiliar.

OBSERVACIÓN:

Con el nuevo subconjunto del cilindro maestro del freno, se incluye la herramienta auxiliar.

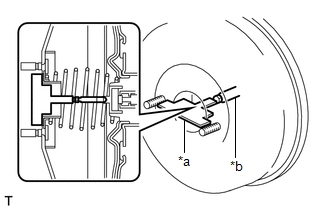

(b) Coloque la herramienta auxiliar en conjunto del servofreno.

*a Herramienta auxiliar *b Varilla de empuje del servofreno

(c) Mida la holgura entre la varilla de empuje del servofreno y la herramienta auxiliar.

Holgura estándar:

0 mm (0 pulg.)

OBSERVACIÓN:

Ajuste la holgura en los siguientes casos:

• Si hubiera holgura entre la herramienta auxiliar y la carcasa del servofreno (la herramienta auxiliar no entra en contacto con la carcasa del servofreno), la varilla de empuje sobresale demasiado.
• Si no se queda la tiza adherida a la punta de la varilla de empuje del servofreno, la varilla de empuje del servofreno no sobresale lo suficiente.

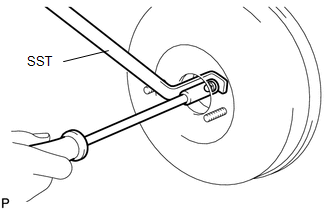

(d) Si la holgura no es la especificada, ajuste la longitud de la varilla de empuje del servofreno sosteniéndola con la SST y girando la punta de la varilla de empuje del servofreno con una llave de cubo de 7 mm. SST: 09737-00020 OBSERVACIÓN: Compruebe la holgura de la varilla de empuje del servofreno nuevamente después de realizar el ajuste.
