Toyota Corolla Manual de Taller: Desmontaje

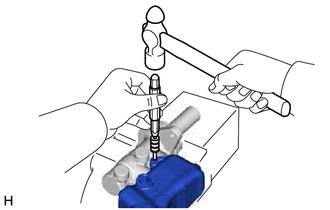

DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO (a) Fije el subconjunto del cilindro maestro del freno en un torno de banco. AVISO: Coloque placas de aluminio en el torno de banco para evitar daños en el subconjunto del cilindro maestro del freno.
(c) Extraiga el subconjunto del depósito del cilindro maestro del freno del cuerpo del cilindro maestro. (d) Extraiga el cuerpo del cilindro maestro del freno del torno de banco. 2. EXTRAIGA EL OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO (a) Extraiga los 2 ojales del depósito del cilindro maestro del subconjunto del depósito del cilindro maestro del freno. 3. EXTRAIGA EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS 4. EXTRAIGA EL COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO |
