Toyota Corolla Manual de Taller: ExtracciÓn

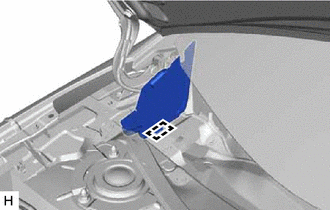

(a) Desenganche la abrazadera y extraiga la placa derecha aislante de agua.

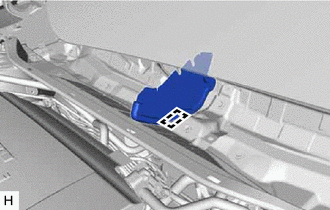

(a) Desenganche la abrazadera y extraiga el protector contra salpicaduras del conducto de aire de la calefacción n° 1.

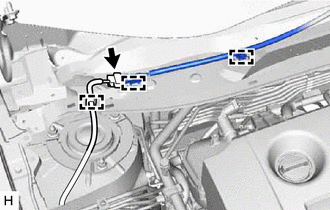

(1) Desconecte el conector.

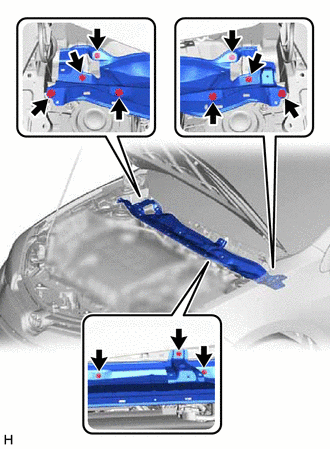

(b) Extraiga los 11 pernos y el subconjunto exterior del panel de la parte superior del cubretableros.

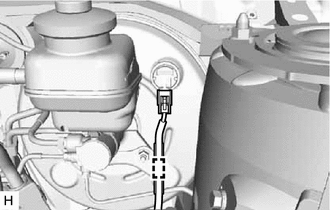

(a) Desenganche la abrazadera y desconecte el conector del interruptor del nivel del depósito.

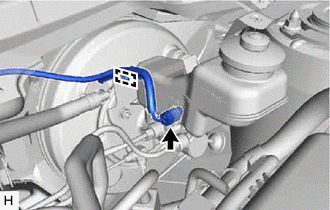

(1) Desenganche la abrazadera del mazo de cables del recorrido del tubo del freno.

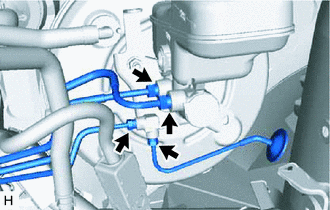

(c) Utilice una llave para tuercas de unión para desconectar los 4 latiguillos del freno del subconjunto del cilindro maestro del freno y del recorrido del tubo del freno.

AVISO:

• No dañe ni deforme los latiguillos del freno.
• Evite que las partículas extrañas como suciedad o polvo entren a los latiguillos del freno desde la pieza de conexión.

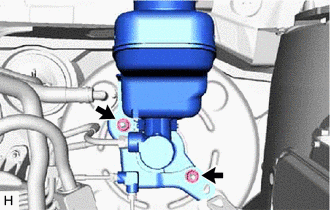

(d) Extraiga las 2 tuercas, el tubo del freno y el subconjunto del cilindro maestro del freno del conjunto del servofreno.

AVISO:

• El subconjunto del cilindro maestro del freno requiere cuidado en su manipulación. No deje que el subconjunto del cilindro maestro del freno sufra ningún impacto, como por ejemplo una caída. No vuelva a utilizar el subconjunto del cilindro maestro del freno que se haya caído al suelo.
• No sujete subconjunto del cilindro maestro del freno por el pistón del cilindro maestro. Sujete el subconjunto del cilindro maestro del freno por su cuerpo o su depósito cuando lo desplace.
• No tire del pistón del cilindro maestro.
• No golpee ni pellizque el pistón del cilindro maestro ni lo dañe de ningún otro modo.
• Cuando instale el subconjunto del cilindro maestro del freno en el conjunto del servofreno, o cuando lo extraiga de este, asegúrese de que el subconjunto del cilindro maestro del freno está colocado de forma horizontal o de que su punta está orientada hacia abajo (el pistón del cilindro maestro orientado hacia arriba) para evitar que dicho pistón se caiga al suelo.
• No permita que el pistón del cilindro maestro se ensucie con materias extrañas. Si entra alguna materia extraña en el pistón del cilindro maestro, límpielo con un trozo de tela, y póngale una capa uniforme de grasa de glicol a base de jabón de litio alrededor de la circunferencia (la parte deslizante) del pistón del cilindro maestro.
• No utilice otro tipo de grasa o líquido.
• Asegúrese de liberar el vacío del conjunto del servofreno antes de extraer el subconjunto del cilindro maestro del freno del conjunto del servofreno.
