Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

2. INSTALE EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS

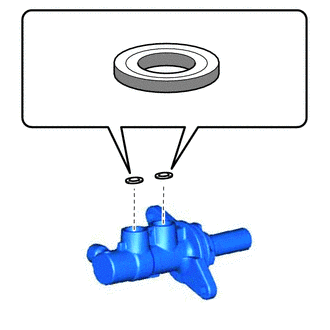

3. INSTALE EL OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO

(a) Aplique una capa de grasa de glicol a base de jabón de litio a toda la circunferencia de los 2 ojales nuevos del depósito del cilindro maestro.

Grasa de glicol a base de jabón de litio

(b) Instale los 2 ojales del depósito del cilindro maestro en el cuerpo del cilindro maestro del freno.

4. INSTALE EL SUBCONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

(a) Fije el cuerpo del cilindro maestro del freno en un torno de banco.

AVISO:

Coloque placas de aluminio en el torno de banco para evitar daños en el cilindro maestro del freno.

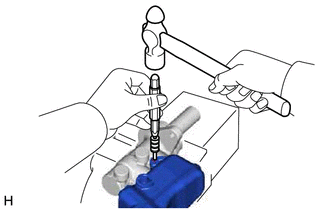

(b) Utilice un punzón de clavo 5 mm y un martillo, y golpee el pasador de anillo del cilindro maestro del freno para fijar el subconjunto del depósito del cilindro maestro del freno.

(c) Extraiga el subconjunto del cilindro maestro del freno del torno de banco.
