Toyota Corolla Manual de Taller: InspecciÓn

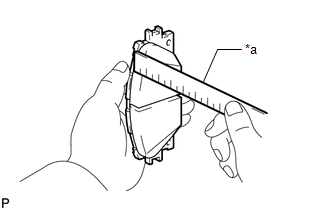

(a) Mida con una regla el grosor del forro de la pastilla del freno de disco delantero.

Grosor estándar:

12.0 mm (0.472 pulg.)

Grosor mínimo:

1.0 mm (0.0394 pulg.)

Si el grosor del forro de la pastilla del freno de disco delantero es inferior al mínimo, cambie las pastillas de freno de disco delantero.

OBSERVACIÓN:

Asegúrese de comprobar el grosor del disco delantero al sustituir las pastillas del freno de disco delantero por unas nuevas.

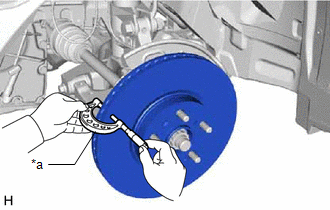

(a) Mida el grosor del disco delantero con un micrómetro.

Grosor estándar:

22.0 mm (0.866 pulg.)

Grosor mínimo:

19.0 mm (0.748 pulg.)

Si el grosor del disco delantero es inferior al mínimo, cámbielo.

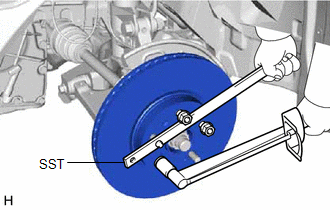

(b) Sujete el disco delantero con la SST y apriételo con las 5 tuercas del cubo.

SST: 09330-00021

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

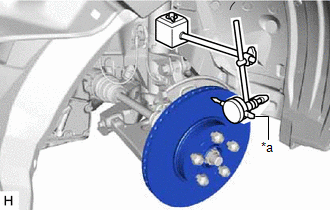

(c) Utilice un indicador de cuadrante y mida el descentramiento del disco a una distancia de 10 mm (0.394 pulg.) del borde exterior del disco delantero.

Descentramiento máximo del disco:

0.05 mm (0.00196 pulg.)

AVISO:

Mantenga el imán del indicador de cuadrante alejado del sensor de velocidad delantero.

Si el descentramiento supera el valor máximo, cambie la posición de instalación del disco delantero para minimizar el descentramiento. Si el descentramiento excede el valor máximo, incluso después de cambiar las posiciones de instalación, lije el disco delantero. Si el grosor del disco delantero es inferior al mínimo, cambie el disco delantero.
