Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

OBSERVACIÓN:

Apriete totalmente el tapón de purga del freno de disco delantero después de purgar el sistema.

2. INSTALE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

3. INSTALE EL SELLO DEL PISTÓN

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.

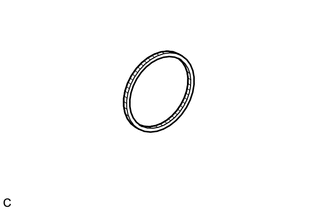

Grasa de glicol a base de jabón de litio

(b) Instale el sello del pistón en el cilindro del freno de disco delantero.

AVISO:

Instale firmemente el sello del pistón en la ranura del cilindro del freno de disco delantero.

4. INSTALE EL PISTÓN DEL FRENO DE DISCO DELANTERO

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.

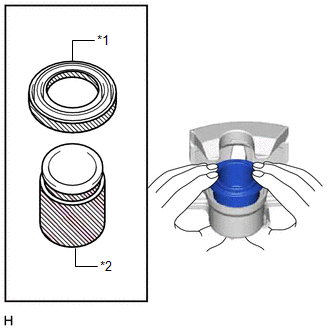

*1	Funda del cilindro
*2	Pistón del freno de disco delantero
	Grasa de glicol a base de jabón de litio

(b) Instale la funda del cilindro en el pistón del freno de disco delantero.

AVISO:

Coloque firmemente la funda del cilindro en los surcos y del pistón del freno de disco delantero.

(c) Aplique una capa de grasa de glicol a base de jabón de litio a las superficies de contacto del pistón del freno de disco delantero y colóquela en el cilindro del freno de disco delantero.

AVISO:

No coloque a la fuerza el pistón del freno de disco delantero en el cilindro del freno de disco delantero.

5. COLOQUE LA CAMISA DEL CILINDRO

(a) Instale la funda del cilindro en el cilindro del freno de disco delantero. AVISO: Coloque firmemente la funda del cilindro en la ranura del cilindro del freno de disco delantero y el pistón del freno de disco delantero.

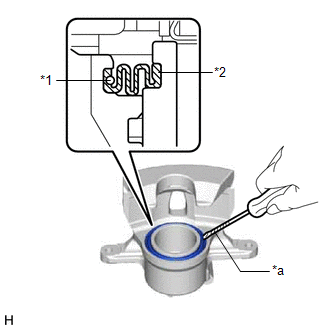

*1 Anillo de fijación *2 Funda del cilindro *a Cinta protectora

(b) Utilice un destornillador con la punta envuelta en cinta protectora para instalar un anillo de fijación nuevo.

AVISO:

• Instale firmemente el anillo de fijación en la ranura exterior de la funda del cilindro.
• Tenga cuidado de no dañar la funda del cilindro y el pistón del freno de disco delantero.
