Toyota Corolla Manual de Taller: Componentes

COMPONENTES

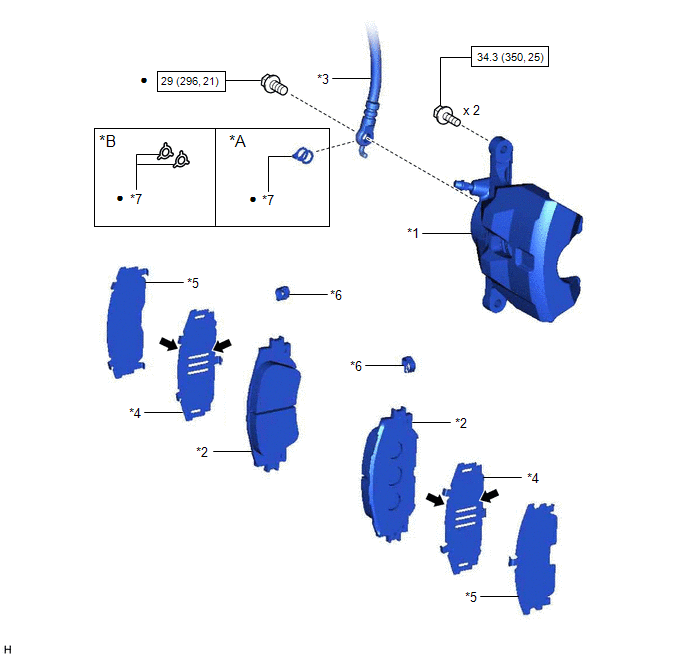

ILUSTRACIÓN

*A

Para el tipo A

*B

Para el tipo B

*1

CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO

*2

PASTILLA DEL FRENO DE DISCO DELANTERO

*3

MANGUERA FLEXIBLE DELANTERA

*4

CALCE ANTICHIRRIDO DELANTERO N° 1

*5

CALCE ANTICHIRRIDO DELANTERO N° 2

*6

PLACA DEL INDICADOR DE DESGASTE DE LA PASTILLA

*7

JUNTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa para frenos de disco

-

-

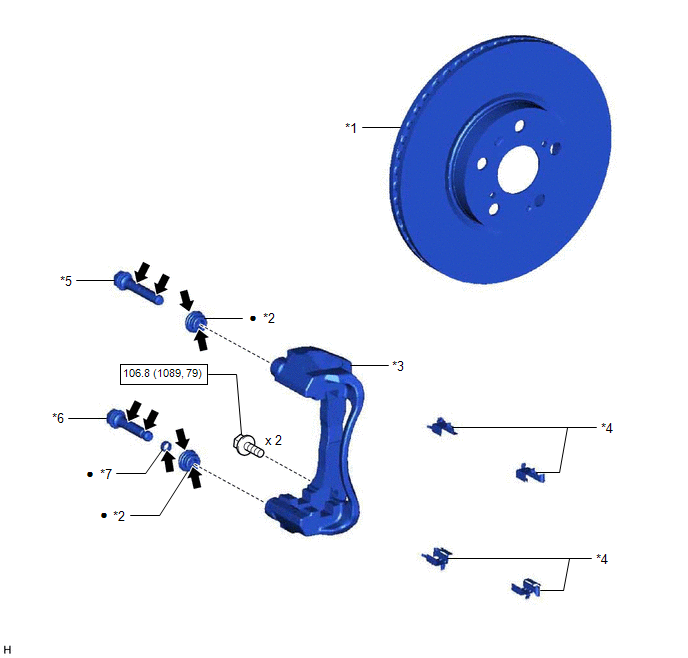

ILUSTRACIÓN

*1

DISCO DELANTERO

*2

FUNDA ANTIPOLVO DEL CASQUILLO DE FRENO DE DISCO DELANTERO

*3

SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

*4

PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

*5

PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO N° 1

*6

PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO N° 2

*7

CASQUILLO DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

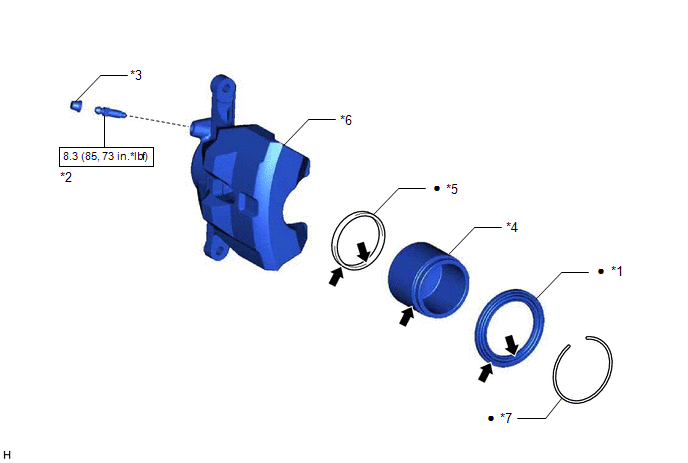

ILUSTRACIÓN

*1

FUNDA DEL CILINDRO

*2

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*3

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*4

PISTÓN DEL FRENO DE DISCO DELANTERO

*5

SELLO DEL PISTÓN

*6

CILINDRO DEL FRENO DE DISCO DELANTERO

*7

ANILLO DE FIJACIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

    Freno Delantero

    ExtracciÓn
