EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados izquierdo y derecho.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

3. DESCONECTE LA MANGUERA FLEXIBLE DELANTERA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO

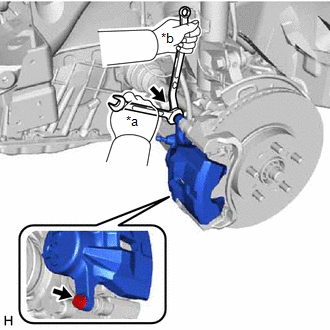

(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco delantero, quite los 2 pernos y extraiga el conjunto del cilindro del freno de disco delantero.

*a

Sujetar

*b

Girar

5. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO DELANTERO

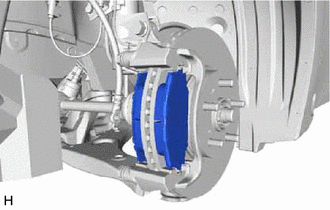

(a) Extraiga de la montura del cilindro las 2 pastillas del freno de disco delantero.

6. EXTRAIGA EL CALCE ANTICHIRRIDO DELANTERO

(a) Extraiga los calces antichirrido delanteros n° 1 y n° 2 de cada pastilla de freno de disco delantero.

(b) Extraiga la placa indicadora de desgaste de la pastilla de cada pastilla de freno de disco delantero.

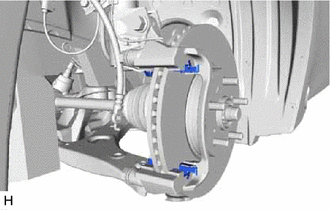

7. EXTRAIGA LA PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

(a) Extraiga las 4 placas de soporte de la pastilla del freno de disco del soporte del cilindro del freno de disco delantero.

AVISO:

Cada placa de soporte de la pastilla del freno de disco delantero tiene una forma diferente. Asegúrese de poner una marca de identificación en cada placa de soporte de la pastilla del freno de disco delantero de modo que se puedan volver a instalar en su posición original.

8. EXTRAIGA EL PASADOR DESLIZANTE DE CILINDRO DEL FRENO DE DISCO DELANTERO

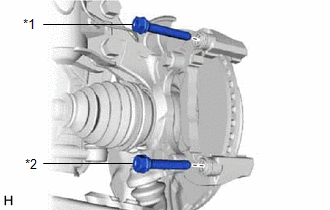

(a) Extraiga el pasador deslizante n° 1 y n° 2 del cilindro del freno de disco delantero del soporte del cilindro del freno de disco delantero.

*1

Pasador deslizante del cilindro del freno de disco delantero n° 1

*2

Pasador deslizante del cilindro del freno de disco delantero n° 2

9. EXTRAIGA EL CASQUILLO DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

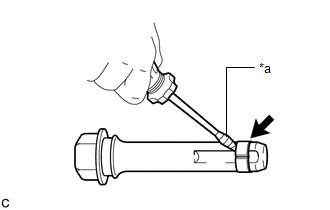

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el casquillo deslizante del cilindro del freno de disco delantero del pasador deslizante del cilindro del freno de disco delantero n° 2.

AVISO:

Procure no dañar el pasador deslizante del cilindro del freno de disco delantero n° 2.

*a

Cinta protectora

10. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO DELANTERO

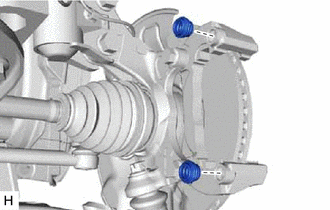

(a) Extraiga las 2 fundas antipolvo del casquillo del freno de disco delantero del soporte del cilindro del freno de disco delantero.

11. EXTRAIGA EL SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

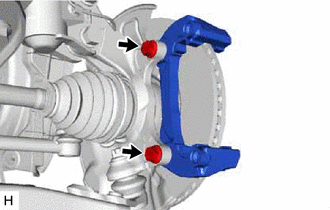

(a) Extraiga los 2 pernos y el soporte del cilindro del freno de disco delantero del pivote de la dirección.

12. EXTRAIGA EL DISCO DELANTERO

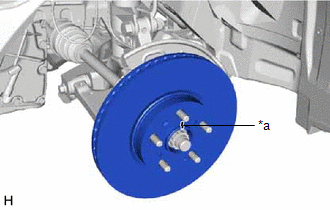

(a) Coloque marcas de correspondencia en el disco delantero y en el subconjunto del cubo del eje delantero.

*a

Marca de correspondencia

(b) Extraiga el disco delantero.

    Componentes

    Desmontaje
