Toyota Corolla Manual de Taller: Componentes

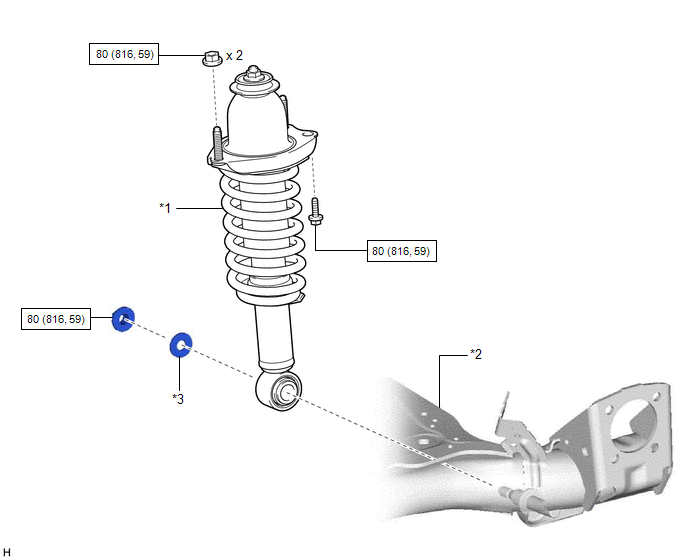

*1

AMORTIGUADOR TRASERO CON MUELLE ESPIRAL

*2

CONJUNTO DE LA VIGA DEL EJE TRASERO

*3

RETÉN DEL AMORTIGUADOR TRASERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

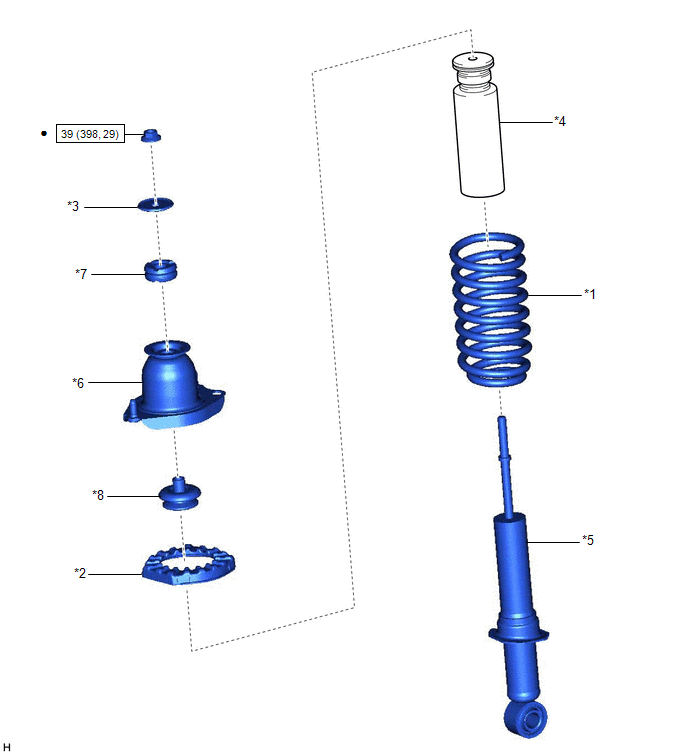

*1

MUELLE ESPIRAL TRASERO

*2

AISLANTE DEL MUELLE ESPIRAL SUPERIOR TRASERO

*3

ARANDELA ELÁSTICA DEL AMORTIGUADOR TRASERO N° 1

*4

TOPE DE RESORTE TRASERO N° 1

*5

CONJUNTO DEL AMORTIGUADOR TRASERO

*6

SUBCONJUNTO DEL SOPORTE DEL MUELLE TRASERO

*7

SOPORTE DE LA SUSPENSIÓN TRASERA

*8

CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable
