Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

2. EXTRAIGA LA RUEDA TRASERA

3. EXTRAIGA EL AMORTIGUADOR TRASERO CON MUELLE ESPIRAL

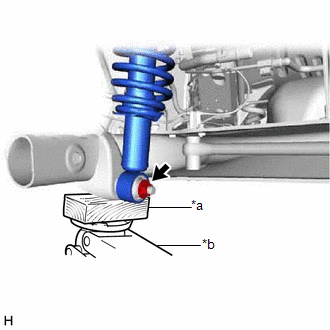

(a) Sostenga el conjunto de la viga del eje trasero con un gato y un taco de madera. ADVERTENCIA: No eleve el conjunto de la viga del eje trasero demasiado alto ya que el vehículo podría caer. AVISO: Siga sujetando el conjunto de la viga del eje trasero con un gato hasta que se complete la instalación del amortiguador trasero con muelle espiral.

*a Taco de madera *b Gato

(b) Extraiga la tuerca y el retén de la almohadilla del amortiguador trasero y separe el amortiguador trasero con muelle espiral del conjunto de la viga del eje trasero.

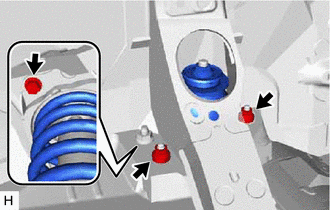

(c) Extraiga del vehículo el perno, las 2 tuercas y el amortiguador trasero con el muelle espiral.

4. EXTRAIGA LA ARANDELA ELÁSTICA DEL AMORTIGUADOR TRASERO N° 1

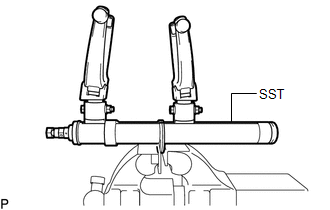

(a) Fije la SST en un torno de banco. SST: 09727-30021 09727-00010 09727-00021 09727-00031

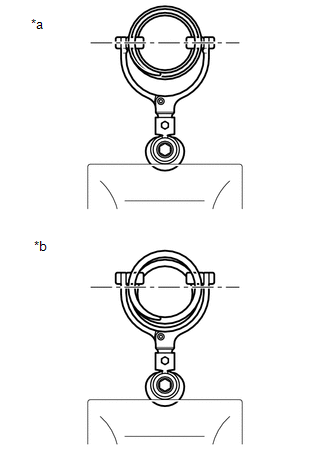

(b) Fije los brazos de la SST al diámetro del muelle espiral trasero. ADVERTENCIA: Asegúrese de que el muelle espiral trasero está instalado de forma que la distancia entre los brazos superior e inferior de la SST sea máxima. Asegúrese de que las garras de los brazos estén bien enganchadas.

*a Correcto *b Incorrecto

(c) Comprima el muelle espiral trasero con la SST.

ADVERTENCIA:

• Si el muelle espiral trasero se dobla durante la compresión, detenga inmediatamente el proceso y vuelva a instalar la SST.
• No comprima excesivamente el muelle espiral trasero, de manera las bobinas estén en contacto.
• No utilice una llave de impacto. Dañaría la SST.

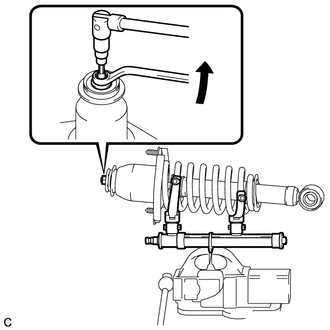

(d) Utilice una llave hexagonal de cubo de 6 mm para fijar el vástago del conjunto del amortiguador trasero y una llave para retirar la tuerca. ADVERTENCIA: No extraiga la tuerca si el muelle espiral trasero no está libre. AVISO: Inserte con firmeza la llave de cubo hexagonal de 6 mm en el vástago del conjunto del amortiguador trasero para evitar que se produzcan daños en el conjunto del amortiguador trasero cuando extraiga la tuerca.

(e) Quite la arandela elástica del amortiguador trasero n° 1.

5. EXTRAIGA EL SOPORTE DE LA SUSPENSIÓN TRASERA

(a) Extraiga el soporte de la suspensión trasera del conjunto del amortiguador trasero.

6. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL MUELLE TRASERO

(a) Extraiga el subconjunto del soporte del muelle trasero del conjunto del amortiguador trasero.

7. EXTRAIGA EL CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA

(a) Extraiga el conjunto del soporte de la suspensión trasero del conjunto del amortiguador trasero.

8. EXTRAIGA EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL TRASERO

(a) Extraiga el aislante superior del muelle espiral trasero.

9. EXTRAIGA EL MUELLE ESPIRAL TRASERO

(a) Retire el muelle espiral trasero del conjunto del amortiguador trasero.

(b) Retire la SST del muelle espiral trasero.

AVISO:

No utilice una llave de impacto. Dañaría la SST.

10. EXTRAIGA EL TOPE DE RESORTE TRASERO N° 1

(a) Extraiga el tope de resorte trasero n° 1 del conjunto del amortiguador trasero.

11. RETIRE EL CONJUNTO DEL AMORTIGUADOR TRASERO
