Toyota Corolla Manual de Taller: Brazo Inferior De La SuspensiÓn Delantera (para Transeje Automático Y Cvt)

Componentes

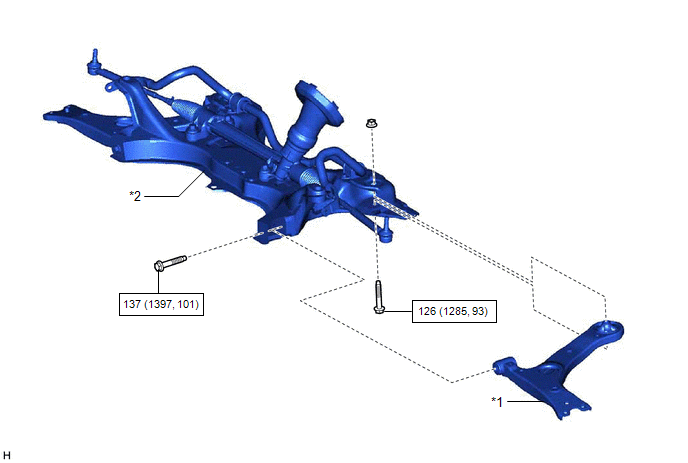

COMPONENTES

ILUSTRACIÓN

*1	SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1	*2	SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado	-	-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

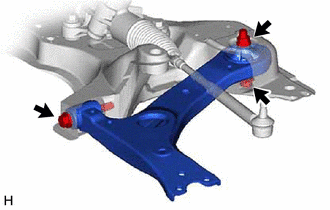

(a) Extraiga los 2 pernos, la tuerca y el subconjunto del brazo inferior de la suspensión delantera n° 1 del subconjunto del travesaño de la suspensión delantera. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

(a) Instale provisionalmente el subconjunto del brazo inferior de la suspensión n° 1 en el travesaño de la suspensión delantera con los 2 pernos y la tuerca.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

2. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

3. COLOQUE LA RUEDA DELANTERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

4. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

5. APRIETE POR COMPLETO EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

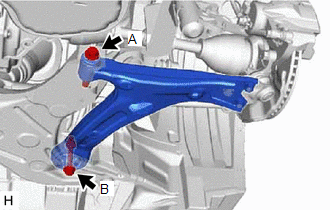

(a) Apriete los 2 pernos al máximo. Torque: Perno (A) : 137 N·m {1,397 kgf·cm, 101 ft·lbf} Perno (B) : 126 N·m {1,285 kgf·cm, 93 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

6. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí
