Componentes

COMPONENTES

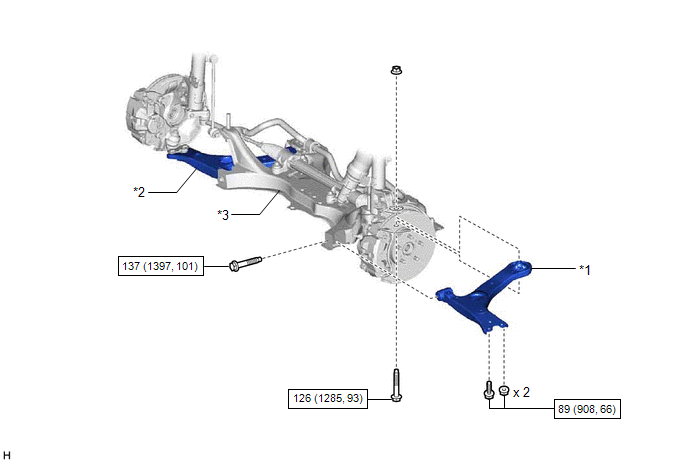

ILUSTRACIÓN

*1

SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

*2

SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

*3

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Se puede extraer directamente del vehículo el subconjunto del brazo inferior izquierdo de la suspensión delantera n° 1.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

2. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

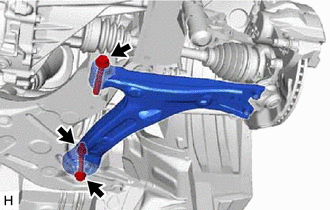

(a) Extraiga los 2 pernos, la tuerca y el subconjunto del brazo inferior izquierdo de la suspensión delantera n° 1 del subconjunto del travesaño de la suspensión delantera.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

4. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Se puede instalar directamente en el vehículo el subconjunto del brazo inferior izquierdo de la suspensión delantera n° 1.

PROCEDIMIENTO

1. INSTALE TEMPORALMENTE EL SUBCONJUNTO INFERIOR DERECHO N° 1 DEL BRAZO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

2. INSTALE PROVISIONALMENTE EL SUBCONJUNTO INFERIOR IZQUIERDO DEL BRAZO DE LA SUSPENSIÓN DELANTERA N° 1

(a) Instale provisionalmente el subconjunto del brazo inferior izquierdo de la suspensión n° 1 en el travesaño de la suspensión delantera con los 2 pernos y la tuerca.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

3. CONECTE EL SUBCONJUNTO IZQUIERDO N° 1 DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

4. COLOQUE LA RUEDA DELANTERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

5. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

6. APRIETE TOTALMENTE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

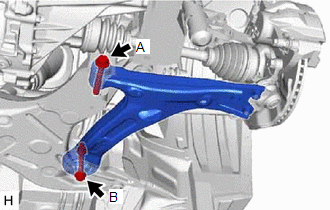

(a) Apriete los 2 pernos al máximo.

Torque:

Perno (A) :

137 N·m {1,397 kgf·cm, 101 ft·lbf}

Perno (B) :

126 N·m {1,285 kgf·cm, 93 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

7. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí
