Toyota Corolla Manual de Taller: Componentes

COMPONENTES

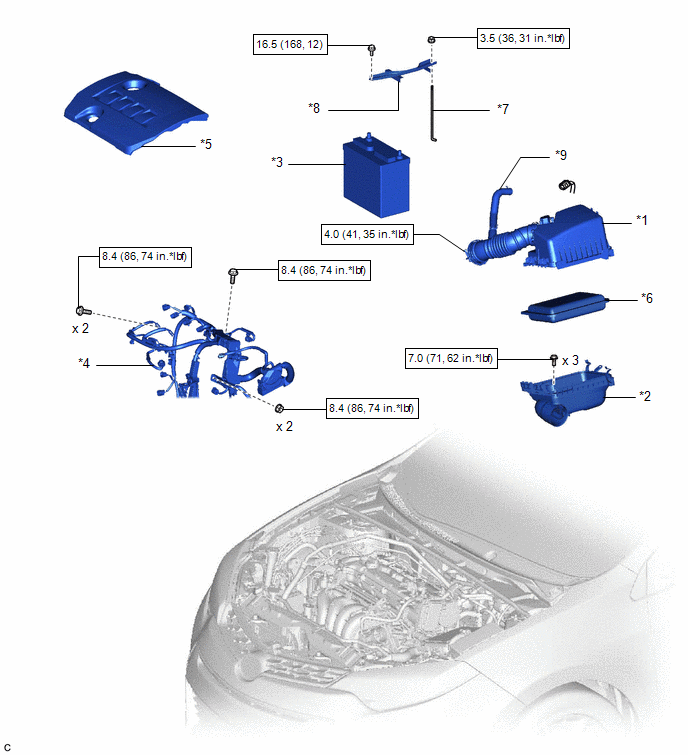

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

CABLE DEL MOTOR

*5

TAPA DE LA CULATA N° 2

*6

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*7

PERNO DE LA ABRAZADERA DE LA BATERÍA

*8

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*9

MANGUERA DE VENTILACIÓN N° 2

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

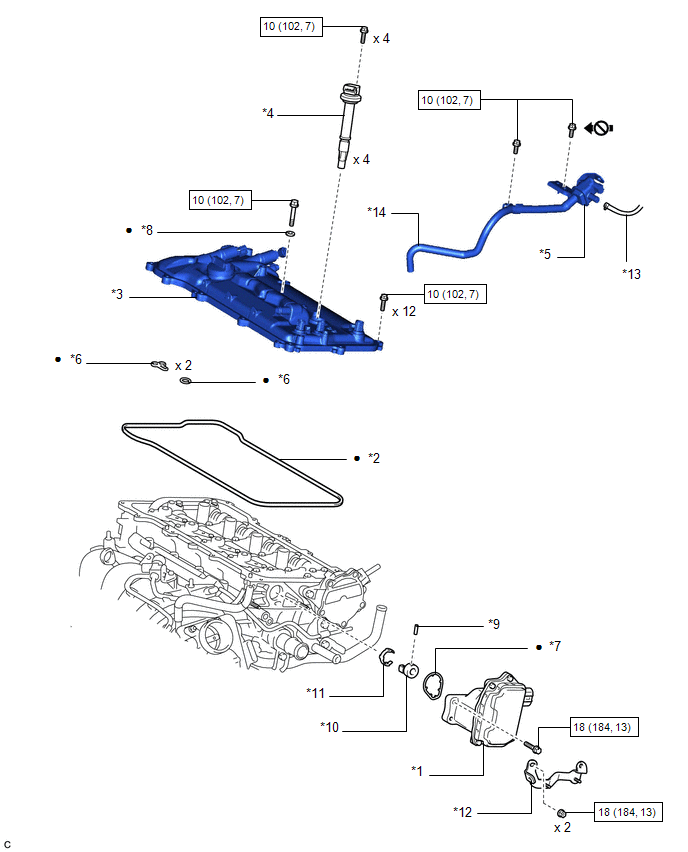

ILUSTRACIÓN

*1

CONJUNTO DEL CONTROLADOR DE CARRERA DE LA VÁLVULA VARIABLE CONTINUA

*2

JUNTA DE LA TAPA DE LA CULATA

*3

SUBCONJUNTO DE LA TAPA DE LA CULATA

*4

CONJUNTO DE LA BOBINA DE ENCENDIDO

*5

CONJUNTO DE LA VÁLVULA DE CONMUTACIÓN DE VACÍO N° 1

*6

JUNTA

*7

JUNTA TÓRICA

*8

ARANDELA DE ESTANQUEIDAD

*9

PASADOR RECTO

*10

CONECTOR DEL ACTUADOR DE CONTROL DE CARRERA DE LA VÁLVULA

*11

CLIP DEL CONECTOR DEL ACTUADOR DE CONTROL DE CARRERA DE LA VÁLVULA

*12

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*13

MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE

*14

MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

No aplique lubricantes en las piezas roscadas

-

-

    Controlador De Carrera De La VÁlvula Variable Continua

    InspecciÓn En El VehÍculo
