Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NIN)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

20°C (68°F)

560 a 680 Ω

Si la resistencia medida no se corresponde con el valor especificado, sustituya el sensor de revoluciones de la transmisión (NIN).

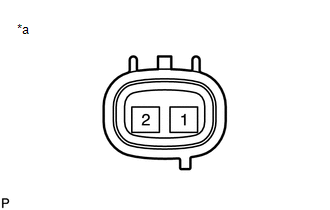

*a

Componente no conectado al mazo de cables

(Sensor de revoluciones de la transmisión (NIN))

2. INSPECCIONE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

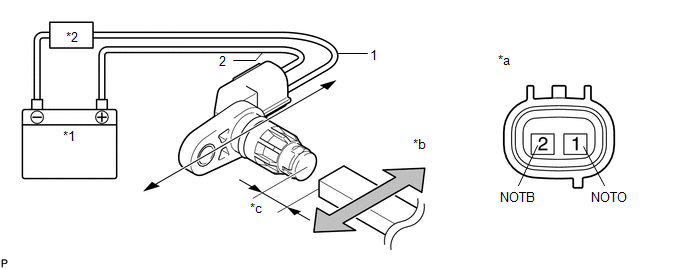

(a) Mueva un objeto magnético a izquierda y a derecha delante del sensor de revoluciones de la transmisión (NOUT) (a 5 mm (0.197 pulg.) o menos) para cambiar las señales alta/baja durante la medición de la corriente.

*1

Batería

*2

Amperímetro

*a

Componente no conectado al mazo de cables

(Sensor de revoluciones de la transmisión (NOUT))

*b

Imán

*c

5 mm (0.197 pulg.) o menos

-

-

AVISO:

Asegúrese de mover objetos magnéticos durante la inspección. La corriente no cambia sin mover objetos magnéticos tal y como indica la flecha de la ilustración.

(b) Mida la corriente según los valores de la siguiente tabla.

Corriente estándar:

Conexión del tester

Estado

Valor especificado

1 (NOTO) - 2 (NOTB)

Señal baja

4 a 8 mA

Señal alta

12 a 16 mA

Si el valor de corriente no se corresponde con el especificado, sustituya el sensor de revoluciones de la transmisión (NOUT).
