Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FE)

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FAE)

Haga clic aquí

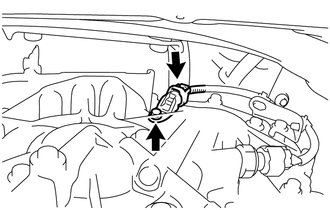

3. EXTRAIGA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NIN)

(a) Desconecte el conector del sensor de revoluciones de la transmisión (NIN).

(b) Extraiga el perno y el sensor de revoluciones de la transmisión (NIN) del conjunto del transeje variable continuo.

(c) Saque la junta tórica del sensor de revoluciones de la transmisión (NIN).

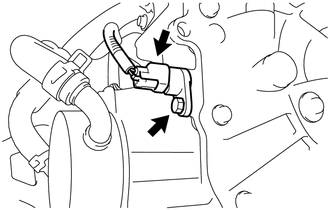

4. RETIRE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

(a) Desconecte el conector del sensor de revoluciones de la transmisión (NOUT).

(b) Extraiga el perno y el sensor de revoluciones de la transmisión (NOUT) del conjunto del transeje variable continuo.

(c) Saque la junta tórica del sensor de revoluciones de la transmisión (NOUT).

    Componentes

    InspecciÓn
