INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO (sin cambio secuencial)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
4 (B) - 9 (L)	Palanca de cambios en la posición P o N	Inferior a 1 Ω
4 (B) - 9 (L)	La palanca de cambios está en una posición distinta de P o N	10 kΩ o superior
1 (RB) - 3 (PL)	Palanca de cambios en P	Inferior a 1 Ω
1 (RB) - 3 (PL)	Palanca de cambios no está en P	10 kΩ o superior
1 (RB) - 2 (RL)	Palanca de cambios en R	Inferior a 1 Ω
1 (RB) - 2 (RL)	Palanca de cambios no está en R	10 kΩ o superior
1 (RB) - 8 (NL)	Palanca de cambios en N	Inferior a 1 Ω
1 (RB) - 8 (NL)	Palanca de cambios no está en N	10 kΩ o superior
1 (RB) - 7 (DL)	Palanca de cambios en la posición D o S	Inferior a 1 Ω
1 (RB) - 7 (DL)	La palanca de cambios está en una posición distinta de D o S	10 kΩ o superior
1 (RB) - 5 (2L)	Palanca de cambios en B	Inferior a 1 Ω
1 (RB) - 5 (2L)	Palanca de cambios no está en B	10 kΩ o superior

Si el valor de la resistencia no es el especificado, sustituya el conjunto del interruptor de posición de estacionamiento/punto muerto

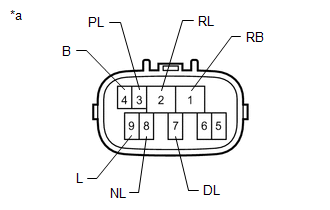

*a	Componente no conectado al mazo de cables (conjunto del interruptor de posición de estacionamiento/punto muerto)

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO (con cambio secuencial)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
4 (B) - 9 (L)	Palanca de cambios en la posición P o N	Inferior a 1 Ω
4 (B) - 9 (L)	La palanca de cambios está en una posición distinta de P o N	10 kΩ o superior
1 (RB) - 3 (PL)	Palanca de cambios en P	Inferior a 1 Ω
1 (RB) - 3 (PL)	Palanca de cambios no está en P	10 kΩ o superior
1 (RB) - 2 (RL)	Palanca de cambios en R	Inferior a 1 Ω
1 (RB) - 2 (RL)	Palanca de cambios no está en R	10 kΩ o superior
1 (RB) - 8 (NL)	Palanca de cambios en N	Inferior a 1 Ω
1 (RB) - 8 (NL)	Palanca de cambios no está en N	10 kΩ o superior
1 (RB) - 7 (DL)	Palanca de cambios en la posición D o M	Inferior a 1 Ω
1 (RB) - 7 (DL)	La palanca de cambios está en una posición distinta de D o M	10 kΩ o superior

Si el valor de la resistencia no es el especificado, sustituya el conjunto del interruptor de posición de estacionamiento/punto muerto

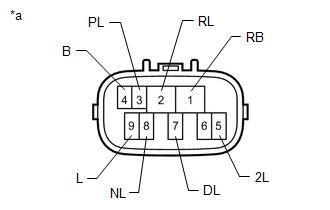

*a	Componente no conectado al mazo de cables (conjunto del interruptor de posición de estacionamiento/punto muerto)
