Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

2. EXTRAIGA LA TAPA DE LA CULATA N° 2 (para 2ZR-FE)

Haga clic aquí

3. EXTRAIGA LA TAPA DE LA CULATA N° 2 (para 2ZR-FAE)

Haga clic aquí

4. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

5. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

8. RETIRE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

9. RETIRE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

10. EXTRAIGA EL SOPORTE DE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

11. EXTRAIGA EL SOPORTE DE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

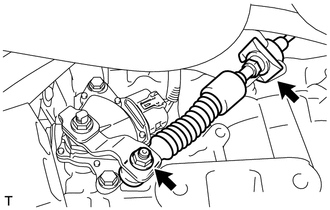

12. SEPARE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Mueva la palanca de cambios hasta N.

(b) Extraiga la tuerca y separe el conjunto del cable de control de la transmisión de la palanca de control de cambio.

(c) Extraiga el clip y separe el conjunto del cable de control de la transmisión del soporte n° 1 de dicho cable.

13. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

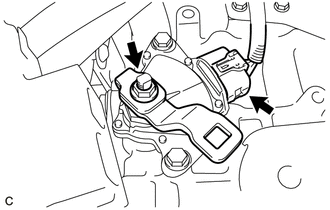

(a) Quite la tuerca y la arandela, y extraiga la palanca del eje de control del conjunto del interruptor de posición de estacionamiento/punto muerto.

(b) Desconecte el conector del conjunto del interruptor de posición de estacionamiento/punto muerto.

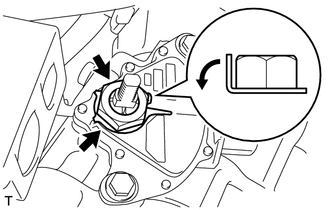

(c) Haga palanca en la placa de sujeción, y extraiga la contratuerca y la placa de sujeción del conjunto del interruptor de posición de estacionamiento/punto muerto.

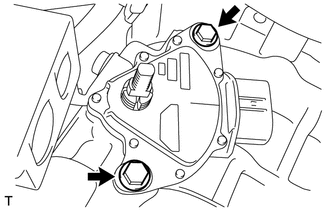

(d) Extraiga los 2 pernos y el conjunto del interruptor de posición de estacionamiento/punto muerto del conjunto del transeje variable continuo.
