Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

2. EXTRAIGA EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DE CAMBIO DE LA TRANSMISIÓN)

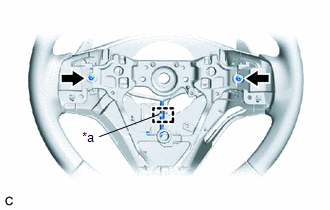

(a) Retire los 2 tornillos del conjunto del volante.

*a

Guía

(b) Desenganche la guía del conjunto del volante de dirección.

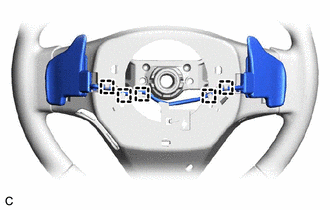

(c) Desenganche las 5 guías y extraiga los 2 interruptores basculantes de cambio (conjuntos del interruptor del cambio de la transmisión) con el cable del interruptor n° 1 del conjunto del volante.

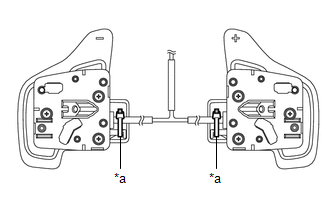

(d) Extraiga las 2 abrazaderas.

*a

Abrazadera

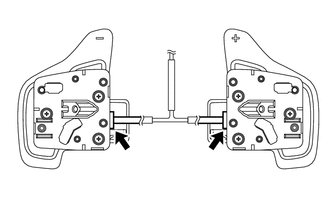

(e) Desconecte los 2 conectores del interruptor basculante de cambio (conjunto del interruptor del cambio de la transmisión) y extraiga el cable del interruptor n° 1 de los 2 interruptores basculantes de cambio (conjuntos de los interruptores del cambio de la transmisión).

    Componentes

    InspecciÓn
