Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE LA TRANSMISIÓN)

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Interruptor basculante de cambio izquierdo (conjunto del interruptor de cambio de la transmisión): Conexión del tester Estado Valor especificado 2 (SFTD) - 3 (ECC) Se tira de "-" de forma continua Inferior a 3 Ω Sin pisar 10 kΩ o superior 2 (SFTD) - 4 (ECC1) Se tira de "-" de forma continua Inferior a 3 Ω Sin pisar 10 kΩ o superior Si los valores de la resistencia no son los especificados, cambie el interruptor basculante de cambio izquierdo (conjunto del interruptor del cambio de la transmisión).

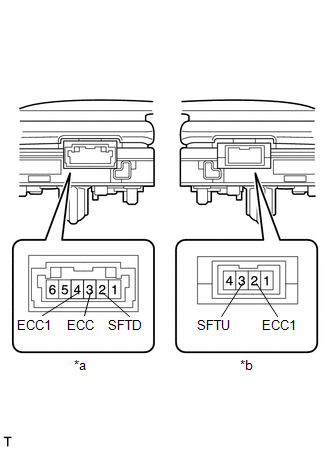

*a Componente no conectado al mazo de cables (Interruptor basculante de cambio izquierdo (conjunto del interruptor de cambio de la transmisión)) *b Componente no conectado al mazo de cables (Interruptor basculante del cambio derecho (conjunto del interruptor de cambio de la transmisión))

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Si los valores de la resistencia no son los especificados, cambie el interruptor basculante de cambio derecho (conjunto del interruptor del cambio de la transmisión).
