Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DE CAMBIO DE LA TRANSMISIÓN)

(a) Conecte los 2 conectores del interruptor basculante de cambio (conjunto del interruptor del cambio de la transmisión) para instalar el cable del interruptor n° 1 en los 2 interruptores basculantes del cambio (conjuntos del interruptor del cambio de la transmisión).

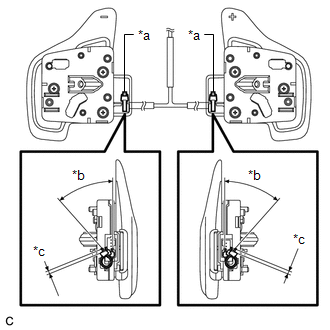

(b) Coloque las 2 abrazaderas nuevas de la manera indicada en la ilustración.

*a

Abrazadera

*b

0 a 40°

*c

1 a 3 mm (0.0394 a 0.118 pulg.)

(c) Enganche las 5 guías para instalar los 2 interruptores basculantes de cambio (conjuntos del interruptor del cambio de la transmisión) con el cable del interruptor n° 1 en el conjunto del volante.

(d) Enganche la guía en el conjunto del volante de dirección.

(e) Instale los 2 interruptores basculantes de cambio (conjuntos del interruptor del cambio de la transmisión) en el conjunto del volante con 2 tornillos.

Torque:

0.8 N·m {8 kgf·cm, 7 in·lbf}

2. INSTALE EL CONJUNTO DEL VOLANTE

Haga clic aquí
