Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Al extraer el transeje manual, asegúrese de utilizar un nuevo conjunto de cilindro de desembrague con cojinete y pernos de instalación nuevos. La extracción del transeje permite que el conjunto del cilindro de desembrague comprimido con cojinete vuelva a su posición original. El polvo de la parte móvil podría dañar el sello del conjunto del cilindro de desembrague con cojinete y provocar fugas de líquido del embrague.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TRANSEJE MANUAL (cuando se utilice el puente de soporte del motor)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL TRANSEJE MANUAL (cuando no se utilice el puente de soporte del motor)

Haga clic aquí

3. EXTRAIGA EL TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

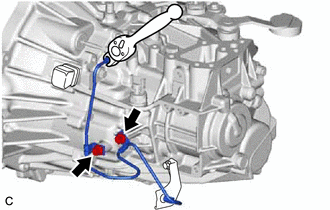

(a) Extraiga los 2 pernos y el tubo del cilindro de desembrague a la manguera flexible del conjunto del transeje manual.

(b) Utilice una llave para tuercas de unión de 10 mm para separar el tubo del cilindro de desembrague a la manguera flexible del subconjunto de purga de desembrague.

4. EXTRAIGA EL SUBCONJUNTO DE PURGA DE DESEMBRAGUE

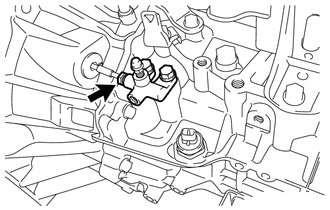

(a) Utilice una llave para tuercas de unión de 10 mm para separar el subconjunto de purga de desembrague del tubo de purga de desembrague.

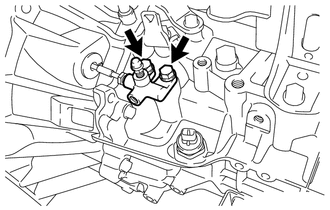

(b) Extraiga los 2 pernos y el subconjunto de purga de desembrague del conjunto del transeje manual.

5. EXTRAIGA EL CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

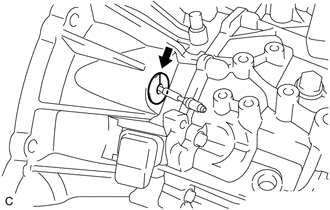

(a) Extraiga la funda del tubo del embrague del conjunto del transeje manual.

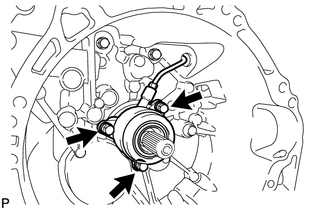

(b) Extraiga los 3 pernos y el conjunto del cilindro de desembrague con cojinete, así como el tubo de purga de desembrague, del conjunto del transeje manual.

6. EXTRAIGA EL TUBO DE PURGA DE DESEMBRAGUE

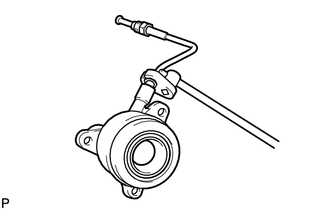

(a) Utilice una llave para tuercas de unión de 10 mm para extraer el tubo de purga de desembrague del conjunto del cilindro de desembrague con cojinete.

7. EXTRAIGA EL CONJUNTO DE LA TAPA DEL EMBRAGUE

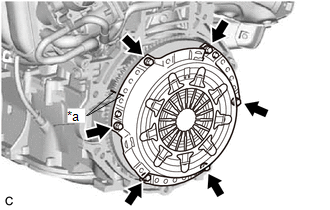

(a) Coloque marcas de correspondencia en el conjunto de la tapa del embrague y en el subconjunto del volante.

(b) Afloje los pernos 180° cada vez hasta que se libere la tensión del muelle.

(c) Extraiga los 6 pernos y saque el conjunto de la tapa del embrague.

AVISO:

Tenga cuidado de que no se caiga el conjunto del disco del embrague.

8. EXTRAIGA EL CONJUNTO DEL DISCO DEL EMBRAGUE

AVISO:

Mantenga la pieza del forro del conjunto del disco del embrague, el plato de presión y la superficie del subconjunto del volante alejados del aceite y de partículas extrañas.
