Toyota Corolla Manual de Taller: Componentes

COMPONENTES

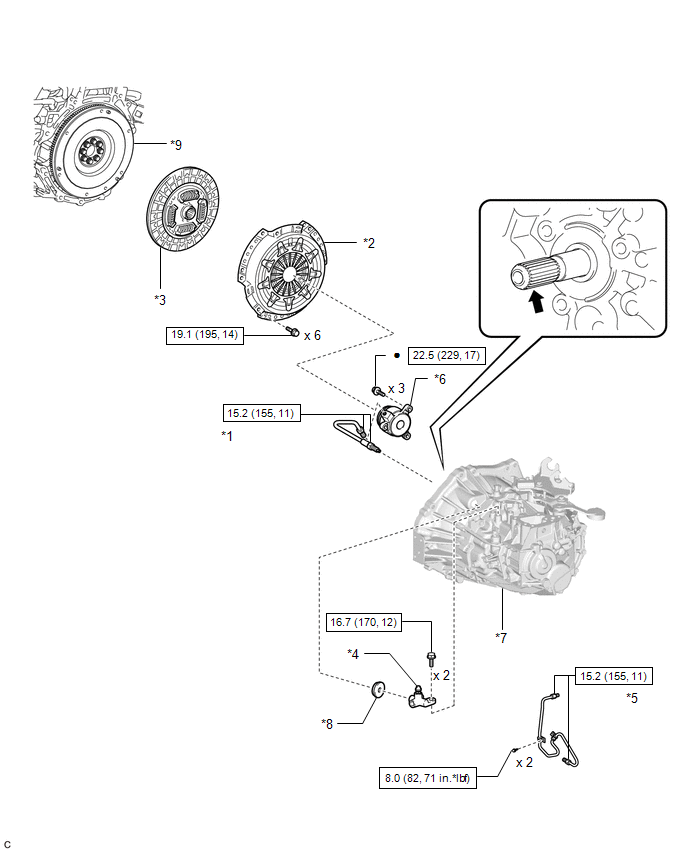

ILUSTRACIÓN

*1

TUBO DE DESEMBRAGUE DEL TAPÓN DE PURGA

*2

CONJUNTO DE LA TAPA DEL EMBRAGUE

*3

CONJUNTO DEL DISCO DEL EMBRAGUE

*4

SUBCONJUNTO DE PURGA DE DESEMBRAGUE

*5

TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

*6

CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

*7

CONJUNTO DEL TRANSEJE MANUAL

*8

FUNDA DEL TUBO DEL EMBRAGUE

*9

SUBCONJUNTO DEL VOLANTE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa para ranuras de embrague

-

-

    Unidad Del Embrague

    ExtracciÓn
