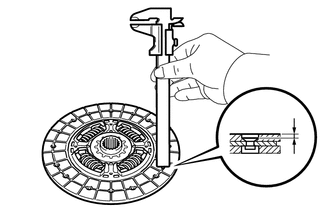

INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL DISCO DEL EMBRAGUE ![]() (a) Utilice un calibre de nonio para medir la profundidad de la cabeza del remache. Profundidad mínima de remache: 0.3 mm (0.0118 pulg.) Si es necesario, reemplace el conjunto del disco de embrague. (b) Instale el conjunto del disco del embrague en el conjunto del transeje manual. OBSERVACIÓN: Inserte el conjunto del disco del embrague en la dirección correcta.

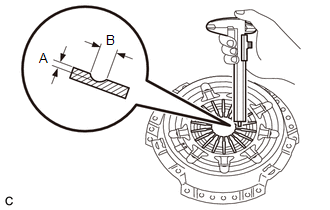

2. INSPECCIONE EL CONJUNTO DE LA TAPA DEL EMBRAGUE ![]() (a) Mida la profundidad y la anchura del desgaste del muelle de diafragma mediante un calibre de nonio. Valor máximo: A (profundidad): 0.5 mm (0.0197 pulg.) B (anchura): 6.0 mm (0.236 pulg.) Si es necesario, reemplace el conjunto de la tapa del embrague. 3. INSPECCIONE EL SUBCONJUNTO DEL VOLANTE ![]() (a) Inspeccione el descentramiento del subconjunto del volante mediante un indicador de cuadrante. Descentramiento máximo: 0.1 mm (0.00394 pulg.) Si es necesario, reemplace el subconjunto del volante. |
