EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA ECU PRINCIPAL DE LA CARROCERÍA (BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

Haga clic aquí

2. DESENCHUFE LOS CONECTORES

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE N° 2

Haga clic aquí

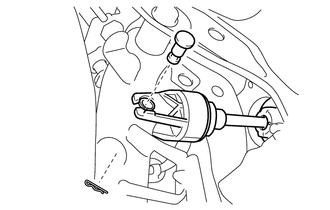

5. EXTRAIGA LA HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE CON PASADOR HUECO

(a) Extraiga el clip de la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco.

(b) Extraiga la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco del subconjunto del pedal del embrague.

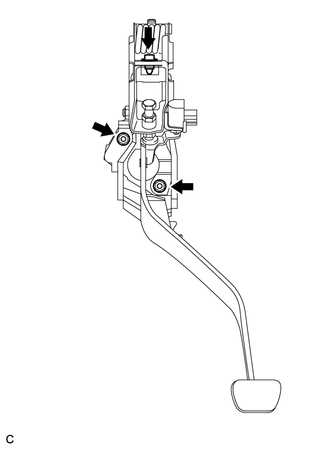

6. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL PEDAL DEL EMBRAGUE

(a) Quite las 2 tuercas y el perno, y extraiga el subconjunto del soporte del pedal del embrague de la carrocería.

(b) Quite la tuerca del subconjunto del soporte del pedal del embrague.

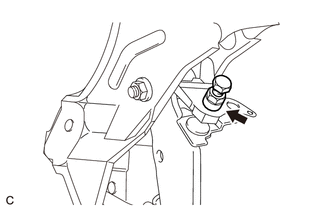

7. EXTRAIGA EL PERNO DEL TOPE DEL PEDAL DEL EMBRAGUE

(a) Extraiga el perno de tope del pedal del embrague del subconjunto del soporte del pedal del embrague.

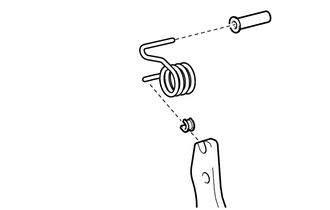

8. EXTRAIGA EL MUELLE DE COMPRESIÓN DEL ASIENTO DEL MUELLE DE INVERSIÓN

(a) Monte el subconjunto del pedal del embrague en un torno de banco con mordazas blandas.

AVISO:

Tenga cuidado de no dañar el subconjunto del pedal del embrague en el torno de banco.

(b) Mientras mantiene el pedal del embrague totalmente pisado, extraiga el muelle de compresión del asiento del muelle de inversión.

*1 Casquillo de inversión *2 Muelle de compresión del asiento del muelle de inversión

(c) Extraiga los 2 casquillos de inversión del subconjunto del pedal del embrague y del subconjunto del soporte de dicho pedal.

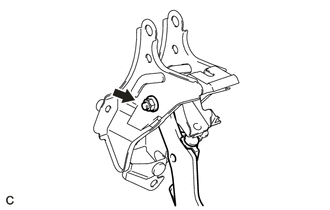

9. EXTRAIGA EL SUBCONJUNTO DEL PEDAL DEL EMBRAGUE

(a) Extraiga el perno y la tuerca.

(b) Extraiga el subconjunto del pedal del embrague de su soporte.

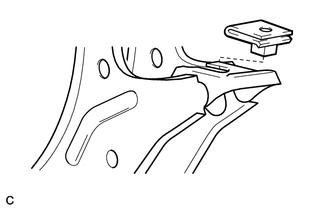

10. EXTRAIGA LA ALMOHADILLA DEL PEDAL DEL EMBRAGUE

(a) Extraiga la almohadilla del subconjunto del pedal del embrague.

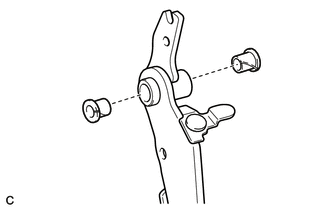

11. EXTRAIGA EL CASQUILLO SUPERIOR DEL ASIENTO DEL MUELLE DEL PEDAL DEL EMBRAGUE

(a) Retire los 2 casquillos superiores del asiento del muelle del pedal del embrague del subconjunto del pedal del embrague.

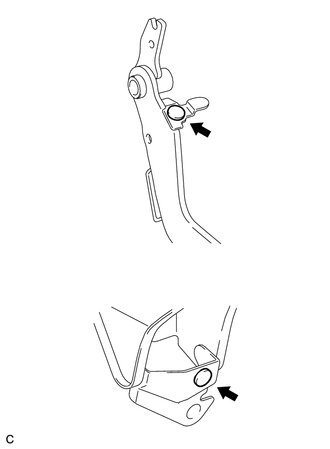

12. EXTRAIGA EL AMORTIGUADOR DEL PEDAL DEL EMBRAGUE N° 1

(a) Extraiga los 2 amortiguadores del pedal del embrague n° 1 del subconjunto del pedal del embrague con unos alicates de punta de aguja.

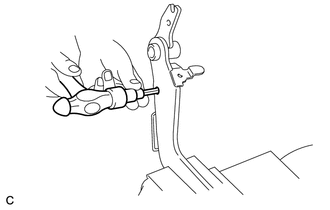

13. EXTRAIGA EL CASQUILLO DE LA HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE

(a) Utilice una llave de cubo hexagonal de 8 mm y un martillo para extraer el casquillo de la horquilla de la varilla de empuje del cilindro maestro del embrague del subconjunto del pedal del embrague.
