Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. INSPECCIONE Y AJUSTE LA ALTURA DEL PEDAL DEL EMBRAGUE

(a) Retire la moqueta del piso.

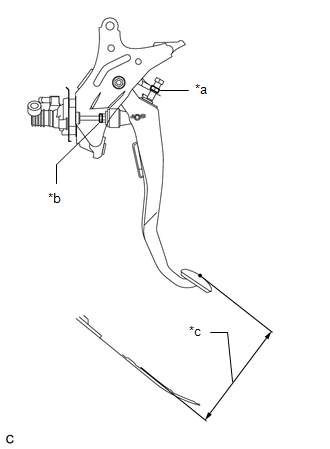

*a

Punto de ajuste de la altura del pedal

*b

Juego de la varilla de empuje y punto de ajuste de juego libre

*c

Altura del pedal

(b) Compruebe si la altura del pedal es correcta.

Altura del pedal desde el piso:

157.6 a 167.6 mm (6.2 a 6.6 pulg.)

(c) Afloje la contratuerca y gire el perno de tope del pedal del embrague hasta lograr la altura correcta.

(d) Apriete la contratuerca.

Torque:

24.5 N·m {250 kgf·cm, 18 ft·lbf}

2. INSPECCIONE EL JUEGO LIBRE DEL PEDAL DEL EMBRAGUE Y EL JUEGO DE LA VARILLA DE EMPUJE

(a) Compruebe si el juego del pedal de embrague y el juego de la varilla de empuje son correctos.

OBSERVACIÓN:

Preste mucha atención al cambio en la resistencia para distinguir entre el juego libre del pedal y el juego de la varilla de empuje mientras se realiza la inspección.

(1) Pise el pedal del embrague hasta que se comience a notar resistencia.

Juego libre del pedal:

5.0 a 15.0 mm (0.197 a 0.591 pulg.)

(2) Pise suavemente el pedal del embrague hasta que la resistencia empiece a aumentar un poco.

Juego de la varilla de empuje en la parte superior del pedal:

1.0 a 5.0 mm (0.0394 a 0.197 pulg.)

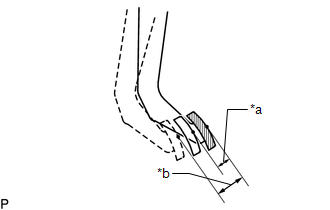

*a

Juego de la varilla de empuje

*b

Juego libre del pedal

(b) Si fuera necesario, ajuste el juego libre del pedal de embrague y el juego de la varilla de empuje.

OBSERVACIÓN:

El juego de la varilla de empuje se puede ajustar cambiando la longitud de la varilla de empuje. El juego libre del pedal cambia junto con el juego de la varilla de empuje.

(1) Afloje la contratuerca y gire la varilla de empuje hasta que el juego libre y el juego de la varilla de empuje sean los correctos.

AVISO:

Inspeccione las piezas afectadas si el juego libre del pedal y el juego de la varilla de empuje no se encuentran dentro del margen estándar incluso después de realizar el ajuste.

(2) Apriete la contratuerca de la horquilla de la varilla de empuje del cilindro maestro del embrague.

Torque:

11.8 N·m {120 kgf·cm, 9 ft·lbf}

(3) Compruebe la altura del pedal después de ajustar el juego libre del pedal y el juego de la varilla de empuje.

3. INSPECCIONE EL PUNTO DE DESEMBRAGUE

ADVERTENCIA:

Cuando compruebe el punto de desembrague, asegúrese de que el vehículo es seguro.

(a) Compruebe el punto de desembrague.

(1) Asegúrese de aplicar el freno de estacionamiento e inmovilice las ruedas con calzos para ruedas.

(2) Arranque el motor y deje que funcione en régimen de ralentí.

(3) Sin pisar el pedal del embrague, coloque lentamente la palanca de cambios en la posición R hasta que los engranajes hagan contacto.

(4) Pise gradualmente el pedal del embrague y mida la distancia de la carrera desde el punto en que el engranaje deja de hacer ruido (punto de desembrague) hasta la posición final de la carrera total.

Distancia estándar:

25 mm (0.984 pulg.) como mínimo (desde la posición final de la carrera del pedal hasta el punto de desembrague)

Si la distancia no es la especificada, realice las operaciones siguientes:

  • Compruebe la altura del pedal.
  • Compruebe el juego de la varilla de empuje y el juego libre del pedal.
  • Purgue el latiguillo del embrague.
  • Inspeccione el conjunto de la tapa del embrague y el conjunto del disco del embrague.

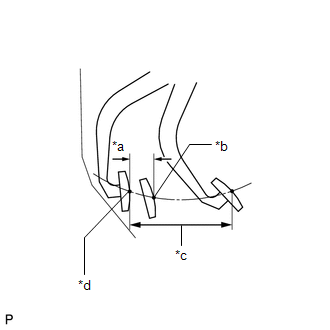

*a

25 mm (0.984 pulg.) o más

*b

Punto de desembrague

*c

Carrera del pedal

*d

Posición final de la carrera total
