Toyota Corolla Manual de Taller: Componentes

COMPONENTES

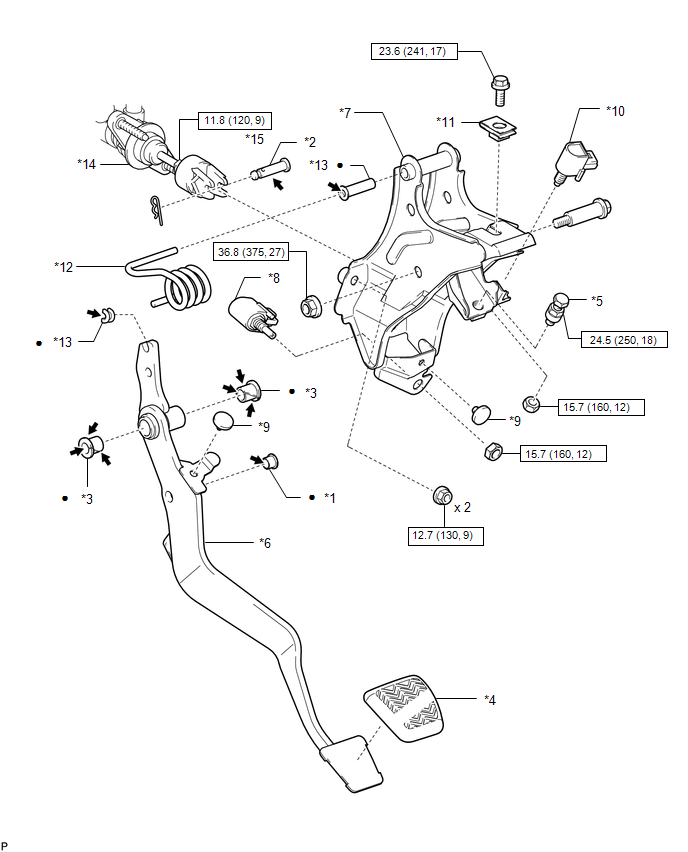

ILUSTRACIÓN

*1

CASQUILLO DE LA HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE

*2

HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE CON PASADOR HUECO

*3

CASQUILLO SUPERIOR DEL ASIENTO DEL MUELLE DEL PEDAL DEL EMBRAGUE

*4

ALMOHADILLA DEL PEDAL DEL EMBRAGUE

*5

PERNO DE TOPE DEL PEDAL DEL EMBRAGUE

*6

SUBCONJUNTO DEL PEDAL DEL EMBRAGUE

*7

SUBCONJUNTO DEL SOPORTE DEL PEDAL DEL EMBRAGUE

*8

CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

*9

AMORTIGUADOR DEL PEDAL DEL EMBRAGUE N° 1

*10

CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE N° 2

*11

TUERCA

*12

MUELLE DE COMPRESIÓN DEL ASIENTO DEL MUELLE DE INVERSIÓN

*13

CASQUILLO DE INVERSIÓN

*14

CONJUNTO DEL CILINDRO MAESTRO DEL EMBRAGUE

*15

CONTRATUERCA DE LA HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

    Pedal Del Embrague

    ExtracciÓn
