Toyota Corolla Manual de Taller: Claxon

Componentes

COMPONENTES

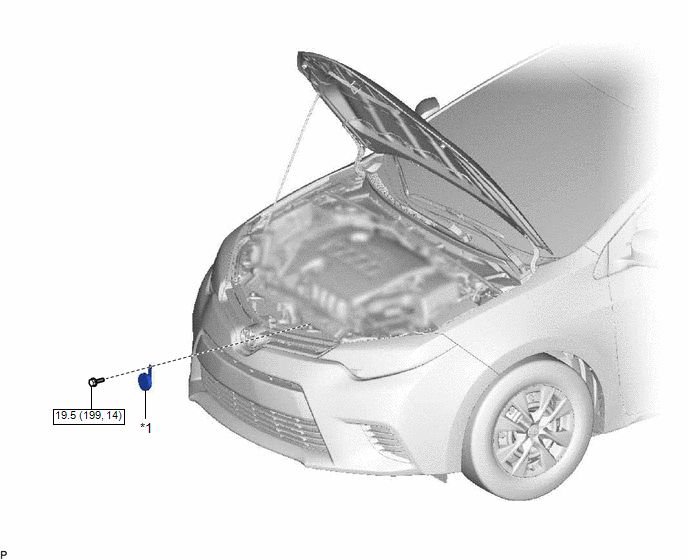

ILUSTRACIÓN

*1

CONJUNTO DEL CLAXON DE TONOS BAJOS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

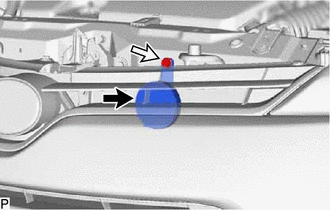

1. EXTRAIGA EL CONJUNTO DEL CLAXON DE TONOS BAJOS

(a) Desconecte el conector.

(b) Quite el perno y extraiga el conjunto del claxon de tonos bajos.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CLAXON DE TONOS BAJOS

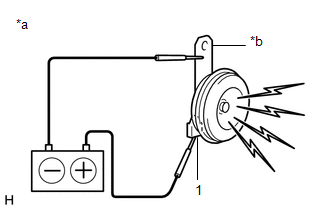

(a) Aplique tensión de la batería y compruebe el funcionamiento del conjunto del claxon de tonos bajos de acuerdo con la tabla siguiente.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Masa de la carrocería

El claxon suena

Si el resultado no es el especificado, sustituya el conjunto del claxon de tonos bajos.

*a

Componente no conectado al mazo de cables

(Conjunto del claxon de tonos bajos)

*b

Masa de la carrocería

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CLAXON DE TONOS BAJOS

(a) Instale el conjunto del claxon de tonos bajos con el perno.

Torque:

19.5 N·m {199 kgf·cm, 14 ft·lbf}

(b) Conecte el conector.
