Toyota Corolla Manual de Taller: RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL RELÉ DEL CLAXON

(a) Extraiga el relé del claxon.

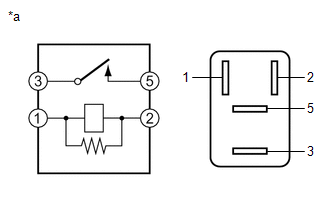

*a

Componente no conectado al mazo de cables

(Relé del claxon)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 5

Se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé del claxon.
