INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

(a) Compruebe la continuidad entre los terminales con el interruptor en posición ON y en posición OFF.

Resistencia estándar:

Posición del interruptor

Estado

ON (pulsado)

Inferior a 1 Ω

OFF (sin pulsar)

10 kΩ o superior

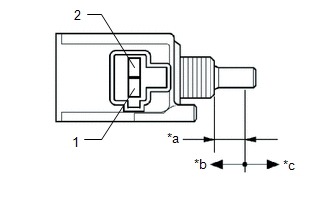

*a

7.65 a 8.35 mm (0.301 a 0.329 pulg.)

*b

ON

*c

OFF

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE N° 2

OBSERVACIÓN:

Consulte Inspección del conjunto del interruptor del pedal del embrague.
