EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

2. DESENCHUFE LOS CONECTORES

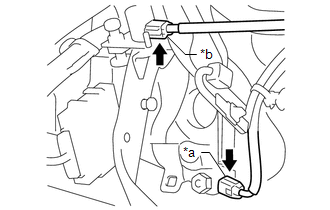

(a) Desconecte el conector del conjunto del interruptor del pedal del embrague.

*a

Conjunto del interruptor del pedal del embrague

*b

Conjunto del interruptor del pedal del embrague n° 2

(b) Desconecte el conector n° 2 del conjunto del interruptor del pedal del embrague.

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

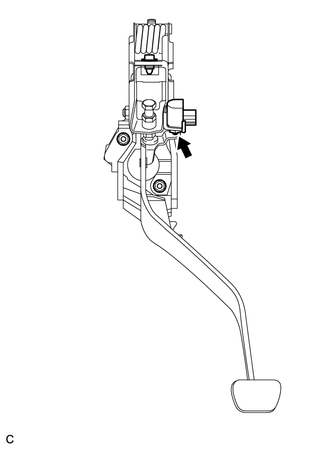

(a) Quite la tuerca y el conjunto del interruptor del pedal del embrague del subconjunto del soporte del pedal del embrague.

AVISO:

Para evitar daños en el conjunto del interruptor del pedal del embrague, asegúrese de que no gire durante su extracción.

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE N° 2

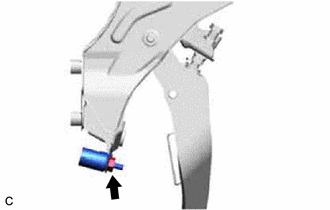

(a) Quite la tuerca y extraiga el conjunto del interruptor del pedal del embrague n° 2 del subconjunto del soporte del pedal del embrague.

AVISO:

Para evitar daños en el conjunto del interruptor del pedal del embrague n° 2, asegúrese de que no gire durante su extracción.
    InspecciÓn En El VehÍculo

    InspecciÓn
