Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

2. EXTRAIGA EL SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO (para el freno de tambor trasero)

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA (para el freno de disco trasero)

Haga clic aquí

4. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1 (para el freno de disco trasero)

Haga clic aquí

5. EXTRAIGA EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

6. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de disco trasero)

Haga clic aquí

7. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

8. EXTRAIGA EL DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

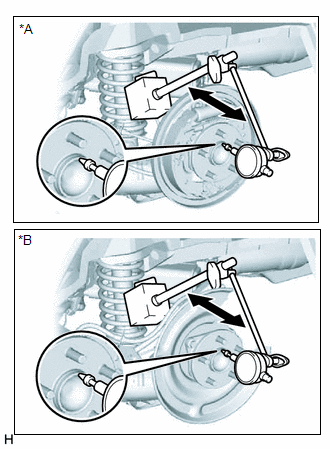

9. COMPRUEBE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE TRASERO

(a) Con un indicador de cuadrante compruebe la holgura cerca del centro del conjunto del cubo y cojinete del eje trasero. Holgura máxima: 0.05 mm (0.00196 pulg.) AVISO: Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida. Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero. OBSERVACIÓN: Si la holgura supera el valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero.

*A Para el freno de tambor trasero *B Para el freno de disco trasero

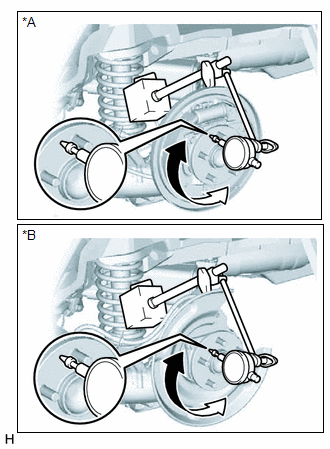

10. INSPECCIONE EL DESCENTRAMIENTO DEL CUBO DEL EJE TRASERO

(a) Mida con un indicador de cuadrante el descentramiento de la superficie del cubo del eje trasero, fuera de los pernos del cubo del eje trasero. Descentramiento máximo: 0.06 mm (0.00236 pulg.) AVISO: Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida. Asegúrese de colocar la punta del indicador de cuadrante hacia el exterior de los pernos del cubo del eje trasero. Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero. OBSERVACIÓN: Si el descentramiento supera valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero.

*A Para el freno de tambor trasero *B Para el freno de disco trasero

11. INSTALE EL SUBCONJUNTO DEL TAMBOR DE FRENO TRASERO (para el freno de tambor trasero)

Haga clic aquí

12. INSTALE EL DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

13. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

14. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para freno de disco trasero)

Haga clic aquí

15. COLOQUE EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

16. AJUSTE LA HOLGURA DE LA ZAPATA DEL FRENO DE TAMBOR TRASERO (para el freno de tambor trasero)

Haga clic aquí

17. AJUSTE EL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

18. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA (para el freno de disco trasero)

Haga clic aquí

19. COLOQUE LA RUEDA TRASERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
