EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

2. DESCONECTE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE (para el freno de tambor trasero)

Haga clic aquí

3. DESCONECTE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE (para el freno de disco trasero)

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO (para el freno de tambor trasero)

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA (para el freno de disco trasero)

Haga clic aquí

6. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1 (para el freno de disco trasero)

Haga clic aquí

7. EXTRAIGA EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

8. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de disco trasero)

Haga clic aquí

9. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

10. EXTRAIGA EL DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

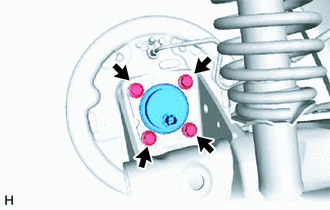

11. EXTRAIGA EL CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO (para freno de tambor trasero)

(a) Extraiga del conjunto de la viga del eje trasero los 4 pernos y el conjunto del cubo y el cojinete del eje trasero.

AVISO:

Utilice un cable o una herramienta similar para evitar que el subconjunto de la placa de apoyo del freno trasero quede colgando del tubo de freno n° 4.

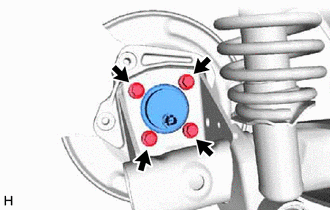

12. EXTRAIGA EL CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO (para freno de disco trasero)

(a) Extraiga los 4 pernos, el conjunto del cubo y cojinete del eje trasero y el subconjunto de la cubierta antipolvo del freno de disco trasero del conjunto de viga del eje trasero.
