Toyota Corolla Manual de Taller: Componentes

COMPONENTES

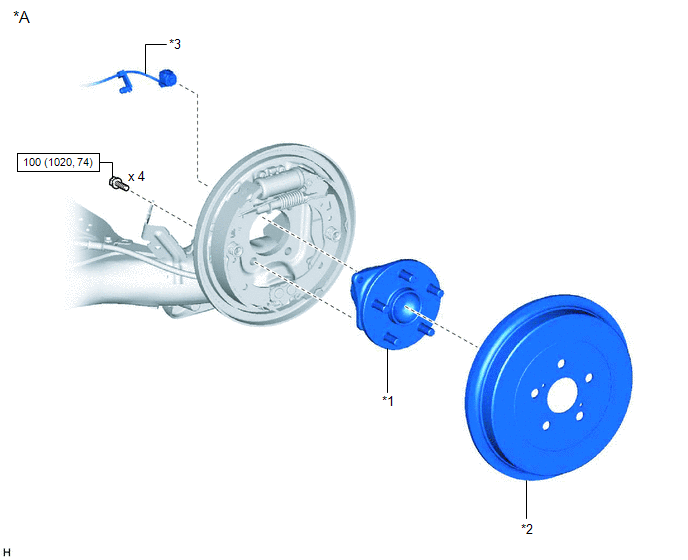

ILUSTRACIÓN

*A

Para el freno de tambor trasero

-

-

*1

CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO

*2

SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO

*3

CABLE DEL SENSOR DE CONTROL DE DERRAPE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

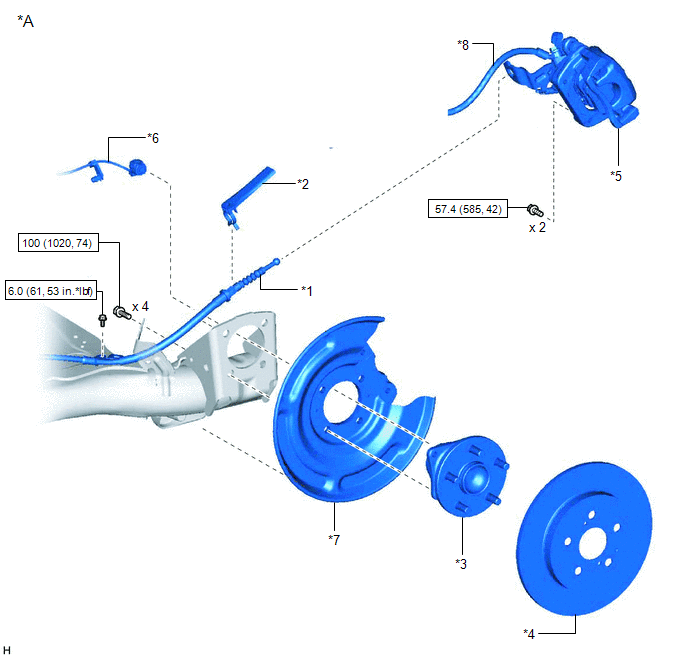

ILUSTRACIÓN

*A

Para el freno de disco trasero

-

-

*1

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

*2

PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

*3

CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO

*4

DISCO TRASERO

*5

CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

*6

CABLE DEL SENSOR DE CONTROL DE DERRAPE

*7

SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO

*8

MANGUERA FLEXIBLE TRASERA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
