Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA CUBIERTA ANTIPOLVO DEL EJE PROPULSOR DELANTERO

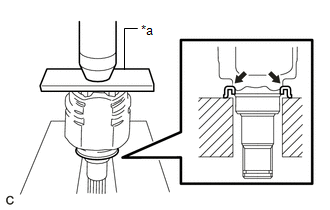

(a) Con una placa de acero y una prensa, instale una nueva cubierta antipolvo del eje propulsor delantero. AVISO: La cubierta antipolvo debe quedar instalada. Tenga cuidado de no dañar la cubierta antipolvo del eje propulsor delantero.

*a Placa de acero

2. INSTALE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

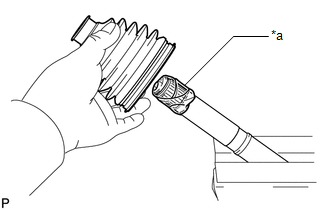

(a) Envuelva las ranuras del conjunto del eje de la junta exterior delantera de propulsión con cinta protectora para evitar que la funda resulte dañada.

*a Cinta protectora

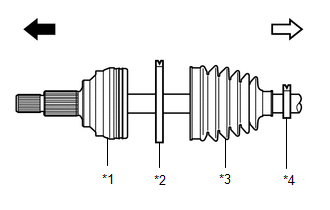

(b) Coloque las piezas nuevas en el conjunto del eje de la junta exterior del eje de propulsión delantero siguiendo este orden:

*1	Conjunto del eje de la junta exterior delantera de propulsión
*2	Abrazadera de la funda de la junta exterior del eje delantero n° 2
*3	Funda de la junta exterior del eje delantero
*4	Abrazadera de la funda de la junta exterior del eje delantero
	Lado de la junta exterior
	Lado de la junta interior

(1) Abrazadera de la funda de la junta exterior del eje delantero n° 2

(2) Funda de la junta exterior del eje delantero

(3) Abrazadera de la funda de la junta exterior del eje delantero

(c) Use grasa para acoplar la parte de la junta del conjunto del eje de la junta exterior de propulsión delantera y la funda de la junta exterior del eje delantero.

Capacidad estándar de grasa:

90 a 110 g (3.18 a 3.88 oz.)

(d) Instale la funda de la junta exterior del eje delantero en la ranura del conjunto del eje de la junta exterior de propulsión delantera.

AVISO:

• No permita que la grasa se adhiera al surco de la abrazadera de la funda de la funda de la junta exterior.
• Mantenga el interior de la funda de la junta exterior libre de partículas extrañas.

3. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

(a) Sujete el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Coloque la abrazadera de la funda de la junta exterior del eje delantero n° 2 en la funda de dicha junta.

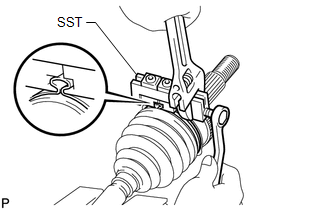

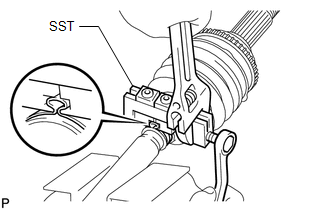

(c) Coloque la SST en la abrazadera de la funda de la junta exterior del eje delantero n° 2, presione contra la funda y apriete ligeramente la SST. SST: 09521-24010

(d) Ajuste la SST de forma que la abrazadera de la funda de la junta exterior del eje delantero n° 2 quede atrapada.

AVISO:

No apriete excesivamente la SST.

(e) Extraiga la SST.

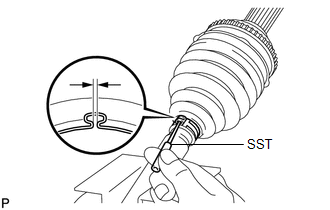

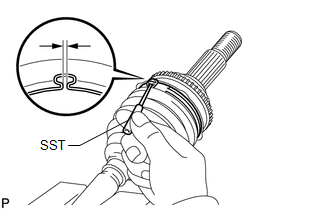

(f) Utilice la SST para medir la holgura de la abrazadera de la funda de la junta exterior del eje delantero n° 2. SST: 09240-00020 Espacio libre: 1.2 a 4.0 mm (0.0473 a 0.157 pulg.) Si la holgura no está dentro del intervalo especificado, vuelva a apretar la SST.

4. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Coloque la abrazadera de la funda de la junta exterior del eje delantero en la funda de dicha junta.

(b) Coloque la SST en la abrazadera de la funda de la junta exterior del eje delantero, presione contra la funda y apriete ligeramente la SST. SST: 09521-24010

(c) Ajuste la SST de forma que la abrazadera de la funda de la junta exterior del eje delantero quede atrapada.

AVISO:

No apriete excesivamente la SST.

(d) Extraiga la SST.

(e) Utilice la SST para medir la holgura de la abrazadera de la funda de la junta exterior del eje delantero. SST: 09240-00020 Espacio libre: 1.2 a 4.0 mm (0.0473 a 0.157 pulg.) Si la holgura no está dentro del intervalo especificado, vuelva a apretar la SST.

5. INSTALE EL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO (con amortiguador del eje propulsor)

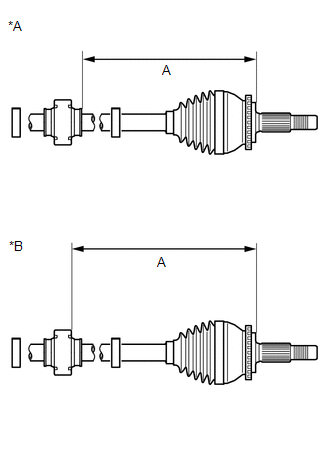

(a) Instale provisionalmente el amortiguador del eje propulsor delantero y 2 abrazaderas nuevas del amortiguador del eje propulsor delantero en el conjunto del eje de la junta exterior propulsora delantera como se muestra en la ilustración. Dimensión (A): Para el lado izquierdo 196 a 200 mm (7.72 a 7.87 pulg.) Para el lado derecho 429.5 a 433.5 mm (1.41 a 1.42 pi.)

*A Para el lado izquierdo *B Para el lado derecho

(b) Utilice unos alicates de punta de aguja para instalar las 2 abrazaderas del amortiguador del eje propulsor delantero. AVISO: Asegúrese de instalar la abrazadera en la posición correcta.

6. INSTALE EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

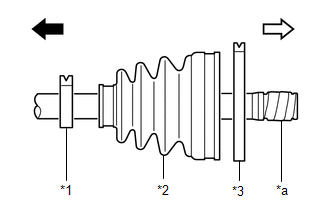

(a) Coloque las piezas nuevas en el conjunto del eje de la junta exterior del eje de propulsión delantero siguiendo este orden:

*1	Abrazadera de la funda de la junta interior del eje delantero
*2	Funda de la junta interior del eje delantero
*3	Abrazadera de la funda n° 2 de la junta interior del eje delantero
*a	Cinta protectora
	Lado de la junta exterior
	Lado de la junta interior

(1) Abrazadera de la funda de la junta interior del eje delantero

(2) Funda de la junta interior del eje delantero

(3) Abrazadera de la funda de la junta interior del eje delantero n° 2

(b) Sujete el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(c) Quite la cinta aislante.

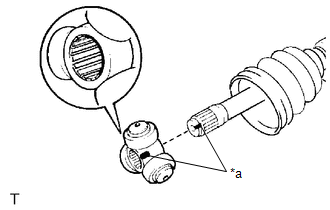

(d) Alinee las marcas de correspondencia e instale la junta trípode en el conjunto del eje de la junta exterior de propulsión delantera. AVISO: Oriente la parte dentada de la cruceta hacia fuera e instálela en el extremo de la junta exterior.

*a Marca de correspondencia

(e) Alinee las marcas de correspondencia colocadas antes de la extracción.

(f) Con una barra de latón y un martillo, instale la junta trípode en el conjunto del eje de la junta exterior propulsora delantera.

AVISO:

• No golpee los rodillos.
• Mantenga la cruceta limpia de materias extrañas.
• Asegúrese de instalar la cruceta en la dirección correcta.

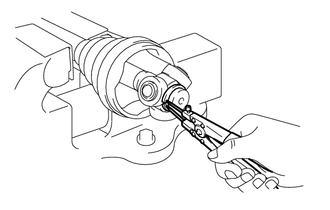

(g) Utilice un expansor de anillos de retención para instalar un anillo nuevo de retención del eje en el conjunto del eje de la junta exterior de propulsión delantera.

(h) Aplique grasa al conjunto de junta interior y a la funda interior del eje delantero.

Capacidad estándar de grasa:

*1: para ZRE172L-DEFDPJ, ZRE172L-DEFSPJ, ZRE172L-DEXDPJ, ZRE172L-DEXNPJ y ZRE172L-DEXSPJ

*2: excepto ZRE172L-DEFDPJ, ZRE172L-DEFSPJ, ZRE172L-DEXDPJ, ZRE172L-DEXNPJ y ZRE172L-DEXSPJ

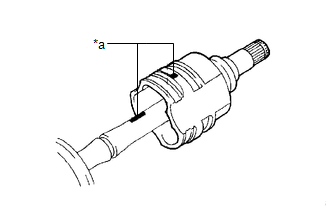

(i) Alinee las marcas de correspondencia y coloque el conjunto de la junta interior del eje propulsor delantero en el conjunto del eje de la junta exterior del eje propulsor delantero.

*a Marca de correspondencia

7. INSTALE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Coloque la funda en el conjunto de la junta interior del eje de propulsión delantero.

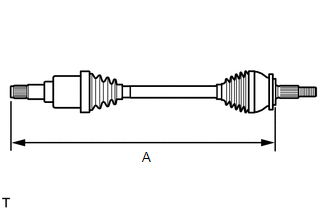

(b) Compruebe si la dimensión (A) cada eje propulsor se encuentra dentro de las especificaciones. Dimensión (A): Lado izquierdo 582.5 mm (1.91 pi.)*1 580.1 mm (1.90 pi.)*2 Lado derecho 856.1 mm (2.81 pi.) *1: para ZRE172L-DEFDPJ, ZRE172L-DEFSPJ, ZRE172L-DEXDPJ, ZRE172L-DEXNPJ y ZRE172L-DEXSPJ *2: excepto ZRE172L-DEFDKJ, ZRE172L-DEFSKJ, ZRE172L-DEXDKJ, ZRE172L-DEXNKJ y ZRE172L-DEXSKJ

8. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

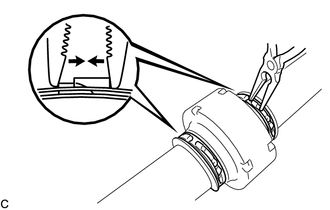

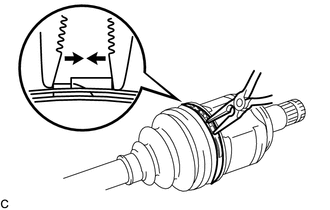

(a) Utilice unos alicates de punta de aguja para colocar la abrazadera de la funda de la junta interior del eje delantero n° 2. AVISO: Tenga cuidado de no dañar la funda de la junta interior del eje delantero.

9. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta interior del eje delantero n° 2.

10. INSPECCIONE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí
