INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

(a) Instale un nuevo anillo de retención en el orificio del eje propulsor delantero.

AVISO:

Oriente el hueco del extremo del anillo de retención del orificio del eje propulsor delantero hacia abajo.

2. INSTALE EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

(a) para CVT:

(1) Recubra las ranuras del conjunto de la junta interior del eje propulsor delantero con líquido para CVT original Toyota FE.

(2) Recubra el borde del sello de aceite izquierdo del eje propulsor delantero con grasa multiusos.

(b) Para transeje manual:

(1) Recubra las ranuras del conjunto de la junta interior del eje propulsor delantero con aceite de engranajes.

(2) Recubra el borde del sello de aceite izquierdo del eje propulsor delantero con grasa multiusos.

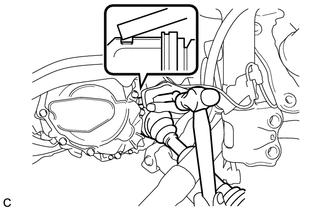

(c) Alinee las ranuras de la junta interior y, con una barra de latón y un martillo, instale el conjunto del eje propulsor delantero izquierdo.

AVISO:

  • Oriente el hueco del extremo del anillo de retención del orificio del eje propulsor delantero hacia abajo.
  • Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero izquierdo.
  • No dañe la funda de la junta interior del eje delantero.
  • Asegúrese de centrar el conjunto izquierdo del eje propulsor delantero durante la instalación para evitar daños en el anillo de retención del orificio del eje propulsor delantero.

OBSERVACIÓN:

Compruebe que el eje propulsor está firmemente acoplado basándose en la fuerza de reacción y el sonido.

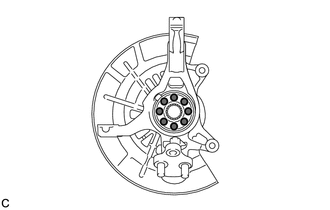

(d) Aplique un total de 0.1 a 0.3 g (0.00353 a 0.0105 oz.) de Grasa para carrocerías W Toyota en las 8 zonas que se muestran en la ilustración.

Grasa para carrocerías Toyota W

AVISO:

No aplique grasa en las partes dentadas o en el orificio de instalación del sensor de velocidad delantero.

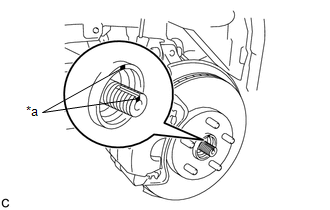

(e) Alinee las marcas de correspondencia e instale el conjunto del eje propulsor delantero izquierdo en el subconjunto del cubo del eje delantero.

AVISO:

  • No empuje el conjunto del eje delantero fuera del vehículo más allá de lo estrictamente necesario.
  • Tenga cuidado de no dañar la funda de la junta exterior del eje delantero.
  • Compruebe si hay materia extraña en el rotor del sensor de velocidad y en la parte de inserción.
  • Procure no dañar el rotor del sensor de velocidad.

*a

Marca de correspondencia

3. INSTALE EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. CONECTE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

5. INSTALE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

6. CONECTE EL SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

7. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

Haga clic aquí

8. INSTALE LA TUERCA DEL EJE AXIAL DELANTERO

(a) Limpie las piezas roscadas del conjunto del eje propulsor delantero y una tuerca nueva del eje axial delantero con un disolvente que no deje residuos.

AVISO:

  • Asegúrese de realizar este trabajo incluso cuando utilice un nuevo conjunto de eje propulsor delantero.
  • Las partes roscadas no deben tener aceite ni cuerpos extraños.

(b) Coloque la tuerca del eje axial delantero con una llave de cubo de 30 mm.

Torque:

216 N·m {2,203 kgf·cm, 159 ft·lbf}

OBSERVACIÓN:

Mantenga pisado el pedal del freno para evitar que gire el eje propulsor.

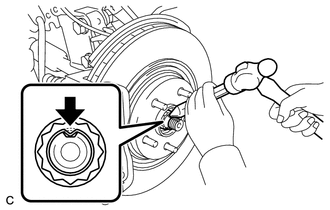

(c) Con un cincel y un martillo, enclave la tuerca del eje axial delantero.

9. AJUSTE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO (para CVT)

Haga clic aquí

10. AÑADA ACEITE DEL TRANSEJE MANUAL (para transeje manual)

Haga clic aquí

11. COMPRUEBE SI HAY FUGAS DE ACEITE (para el transeje manual)

12. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

13. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

14. INSTALE LAS RUEDAS DELANTERAS

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

15. AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

16. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
