INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

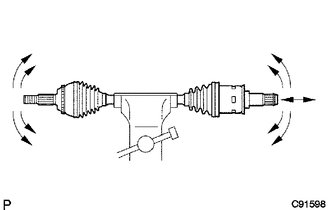

(a) Asegúrese de que no hay un juego excesivo en el sentido radial de la junta exterior.

(b) Asegúrese de que la junta interior se desliza suavemente y sin problemas en la dirección de empuje.

(d) Verifique si las fundas están deterioradas.

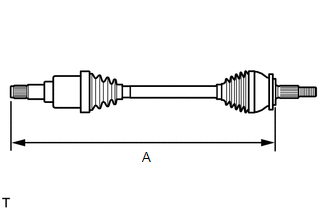

(e) Compruebe si la dimensión (A) cada eje propulsor se encuentra dentro de las especificaciones.

AVISO:

Mantenga nivelado el conjunto del eje propulsor durante la inspección.

Dimensión (A):

Lado izquierdo	582.5 mm (1.91 pi.)*1
Lado izquierdo	580.1 mm (1.90 pi.)*2
Lado derecho	856.1 mm (2.81 pi.)

*1: para ZRE172L-DEFDPJ, ZRE172L-DEFSPJ, ZRE172L-DEXDPJ, ZRE172L-DEXNPJ y ZRE172L-DEXSPJ

*2: excepto ZRE172L-DEFDPJ, ZRE172L-DEFSPJ, ZRE172L-DEXDPJ, ZRE172L-DEXNPJ y ZRE172L-DEXSPJ
