Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

(a) Sujete el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

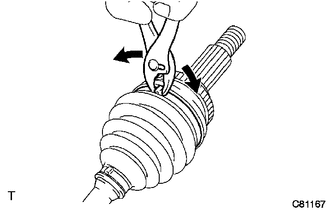

(b) Utilice unos alicates de punta de aguja para separar la abrazadera de la funda de la junta interior del eje delantero n° 2.

2. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta interior del eje delantero n° 2.

3. SEPARE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Separe la funda de la junta interior del eje delantero, del conjunto de la junta interior del eje propulsor delantero.

4. EXTRAIGA EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

(a) Retire la grasa usada del conjunto de la junta interior del eje propulsor delantero.

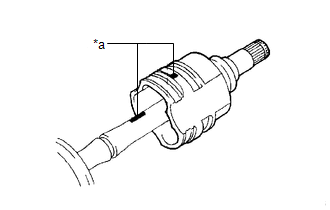

(b) Coloque marcas de correspondencia en el conjunto de la junta interior del conjunto del eje propulsor delantero y la junta exterior del eje delantero.

AVISO:

No haga las marcas con un punzón.

*a

Marca de correspondencia

(c) Extraiga el conjunto de la junta interior del conjunto propulsor delantero del eje de la junta exterior del eje delantero.

(d) Sujete el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

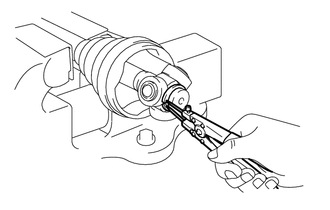

(e) Utilice un expansor de anillos de retención para extraer el anillo de retención del eje del conjunto de la junta exterior del eje propulsor delantero.

(f) Coloque marcas de correspondencia en el conjunto de la junta exterior del eje propulsor delantero y en la junta trípode.

AVISO:

No haga las marcas con un punzón.

*a

Marca de correspondencia

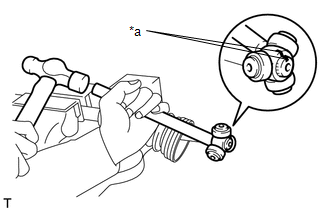

(g) Extraiga la junta trípode del conjunto de la junta exterior del eje propulsor delantero con una barra de latón y un martillo.

AVISO:

  • No golpee los rodillos.
  • Procure no dejar caer la funda de la cruceta.

5. EXTRAIGA LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Extraiga la abrazadera de la funda de la junta interior del eje n° 2, la funda de la junta interior del eje delantero y la abrazadera de la funda de la junta interior del eje delantero.

6. EXTRAIGA EL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO (con amortiguador del eje propulsor)

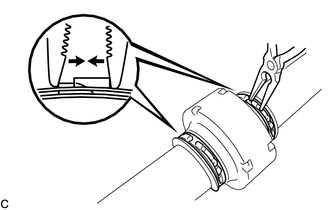

(a) Utilice unos alicates de punta de aguja para separar las 2 abrazaderas del amortiguador del eje propulsor delantero.

(b) Extraiga del conjunto del eje de la junta exterior del eje delantero el amortiguador del eje propulsor delantero y las 2 abrazaderas del amortiguador del propulsor delantero.

7. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

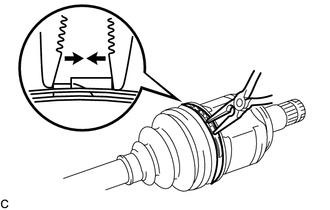

(a) Utilice unos alicates para separar la abrazadera de la funda de la junta exterior del eje delantero n° 2.

8. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta exterior del eje delantero n° 2.

9. EXTRAIGA LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Extraiga la abrazadera de la funda de la junta exterior del eje delantero, la funda de la junta exterior del eje delantero y la abrazadera de la funda de la junta exterior del eje delantero n° 2 del conjunto del eje de la junta exterior del eje delantero.

(b) Quite la grasa usada de la junta exterior.

10. EXTRAIGA EL GUARDAPOLVO DEL EJE PROPULSOR DELANTERO

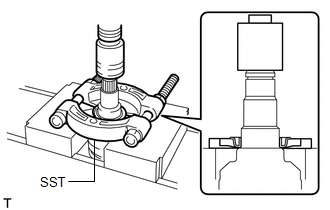

(a) Con la SST y una prensa, extraiga la cubierta antipolvo del eje propulsor delantero.

SST: 09950-00020

AVISO:

  • Tome las precauciones necesarias para evitar la caída del conjunto de la junta interior del eje propulsor delantero.
  • No apriete excesivamente la SST.
    ExtracciÓn

    InspecciÓn
