Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LAS RUEDAS DELANTERAS

2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

3. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

4. VACÍE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO (para CVT)

Haga clic aquí

5. VACÍE EL ACEITE DEL TRANSEJE MANUAL (para transeje manual)

Haga clic aquí

6. EXTRAIGA LA TUERCA DEL EJE AXIAL DELANTERO

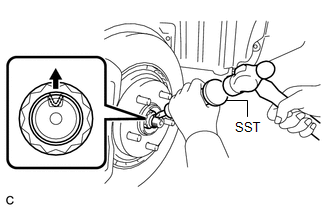

(a) Con la SST y un martillo, desprenda la parte enclavada de la tuerca del eje axial delantero. SST: 09930-00010 AVISO: Suelte totalmente la parte enclavada de la tuerca del eje axial delantero para que no se dañen las roscas del eje propulsor.

(b) Mantenga accionados los frenos y extraiga la tuerca del eje axial delantero.

7. SEPARE EL SENSOR DE VELOCIDAD DELANTERO

Haga clic aquí

8. SEPARE EL SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

9. SEPARE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

10. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

11. SEPARE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

12. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

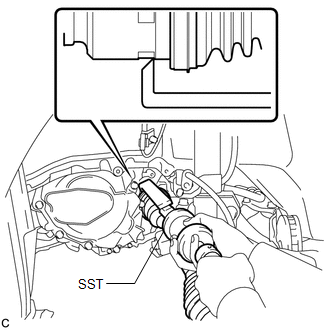

(a) Extraiga con la SST el conjunto del eje propulsor delantero izquierdo. SST: 09520-01010 SST: 09520-24010 09520-32040 AVISO: Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero izquierdo. No dañe la funda de la junta interior del eje delantero. No deje caer el conjunto izquierdo del eje propulsor delantero.

13. EXTRAIGA EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

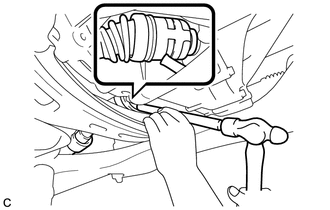

(a) Con una barra de latón y un martillo, extraiga el conjunto delantero derecho del eje propulsor. AVISO: Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero derecho. No dañe la funda de la junta interior del eje delantero. No deje caer el conjunto derecho del eje propulsor delantero.

14. EXTRAIGA EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

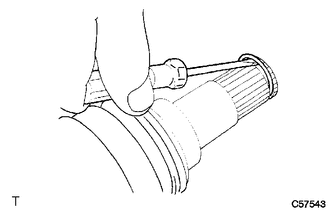

(a) Extraiga el anillo de retención del orificio del eje propulsor delantero con un destornillador.
