Toyota Corolla Manual de Taller: Componentes

COMPONENTES

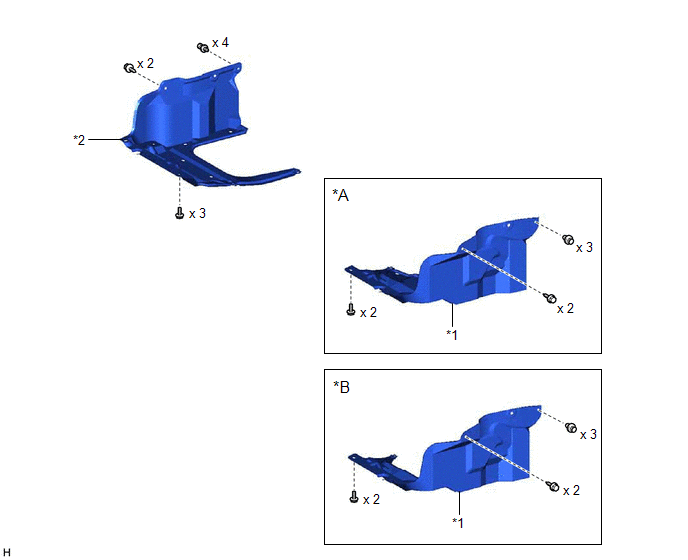

ILUSTRACIÓN

*A

Para transeje manual

*B

para CVT

*1

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*2

CUBIERTA INFERIOR DERECHA DEL MOTOR

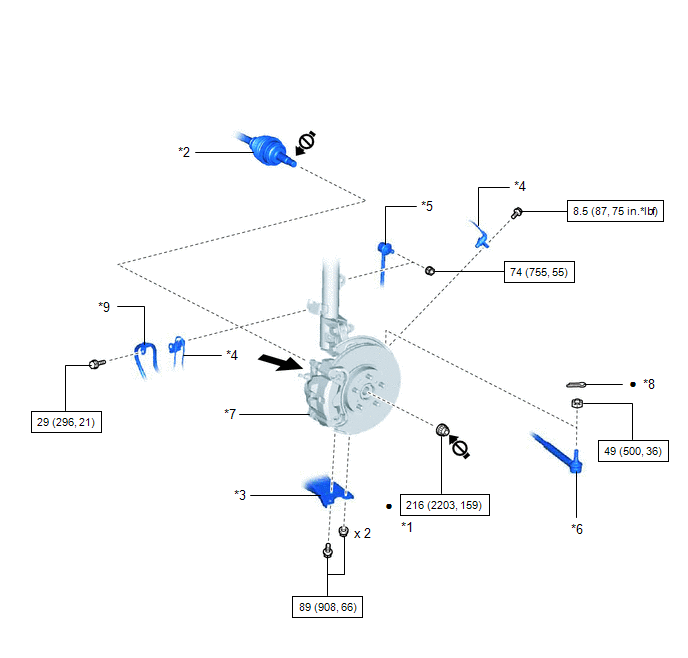

ILUSTRACIÓN

*1

TUERCA DEL EJE AXIAL DELANTERO

*2

CONJUNTO DEL EJE PROPULSOR DELANTERO

*3

SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

*4

SENSOR DE VELOCIDAD DELANTERO

*5

CONJUNTO DEL ESTABILIZADOR DELANTERO

*6

SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

*7

CONJUNTO DEL EJE DELANTERO

*8

PASADOR HENDIDO

*9

MANGUERA FLEXIBLE DELANTERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

No aplique lubricantes en las piezas roscadas

Grasa para carrocerías Toyota W

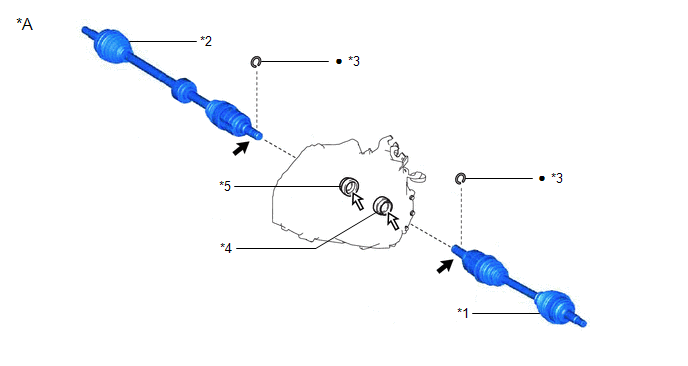

ILUSTRACIÓN

*A

para CVT

-

-

*1

CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

*2

CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

*3

ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

*4

SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO

*5

SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO

-

-

Pieza no reutilizable

Líquido CVT original de Toyota FE

Grasa multiusos

-

-

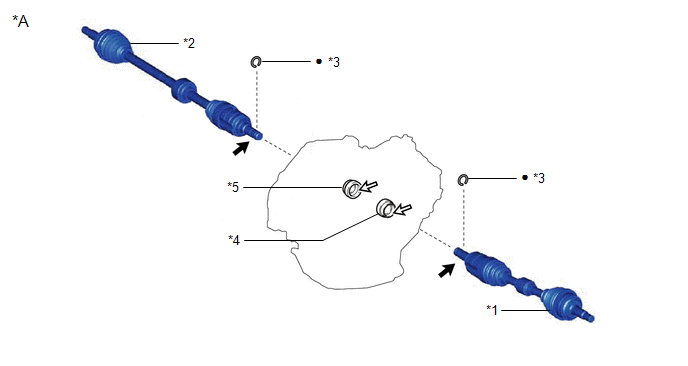

ILUSTRACIÓN

*A

Para transeje manual

-

-

*1

CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

*2

CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

*3

ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

*4

SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO

*5

SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO

-

-

Pieza no reutilizable

Aceite de engranajes

Grasa multiusos

-

-

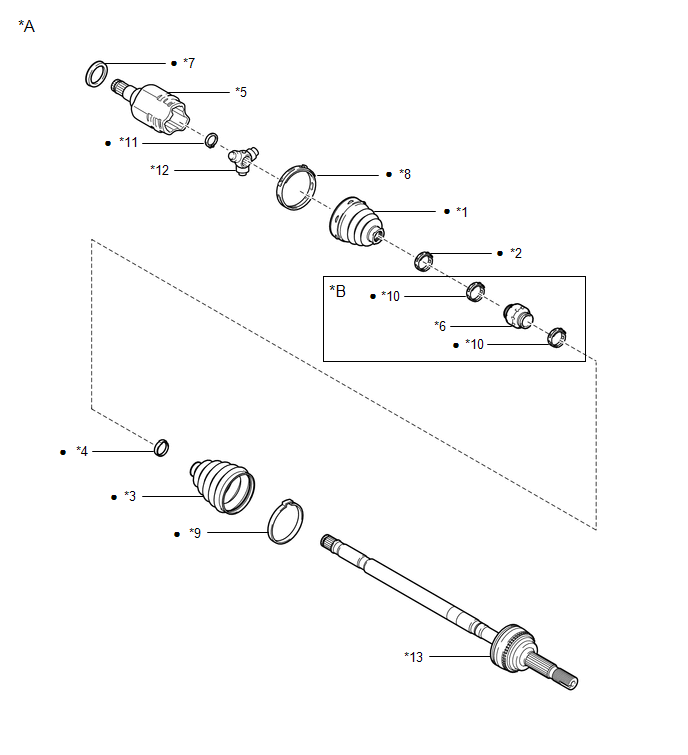

ILUSTRACIÓN

*A

Para el lado izquierdo

*B

Con amortiguador del eje propulsor

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*5

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*6

AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*7

CUBIERTA ANTIPOLVO DEL EJE PROPULSOR DELANTERO

*8

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

*9

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

*10

ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*11

ANILLO DE RETENCIÓN DEL EJE

*12

JUNTA TRÍPODE

*13

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

-

-

Pieza no reutilizable

-

-

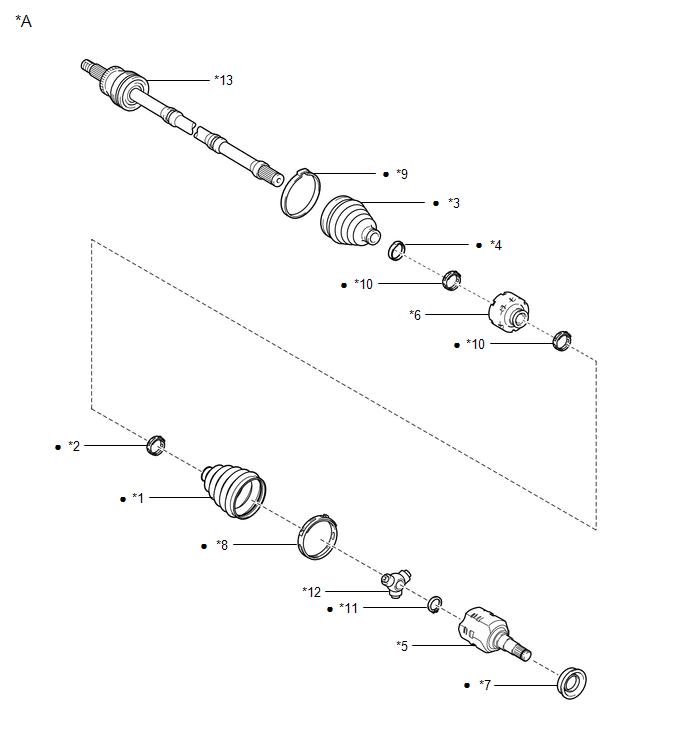

ILUSTRACIÓN

*A

Para el lado derecho

-

-

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*5

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*6

AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*7

CUBIERTA ANTIPOLVO DEL EJE PROPULSOR DELANTERO

*8

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

*9

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

*10

ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*11

ANILLO DE RETENCIÓN DEL EJE

*12

JUNTA TRÍPODE

*13

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

-

-

Pieza no reutilizable

-

-

    Conjunto Del Eje Propulsor Delantero

    ExtracciÓn
