Toyota Corolla Manual de Taller: Sello De Aceite Del Diferencial

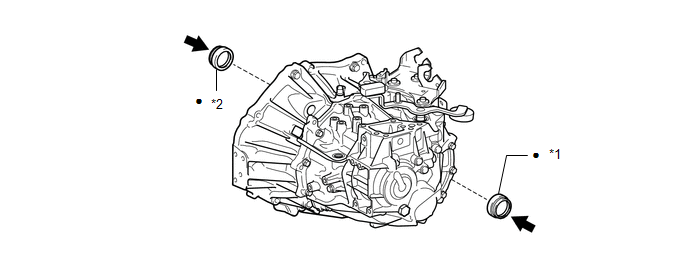

Componentes

COMPONENTES

ILUSTRACIÓN

*1

SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO

*2

SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO

Pieza no reutilizable

Grasa multiusos

SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

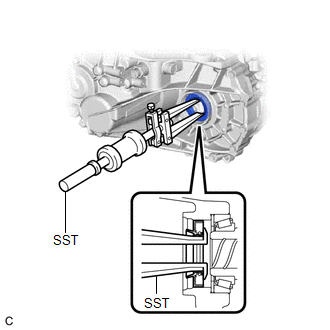

2. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Utilice la SST para extraer el sello de aceite del eje propulsor delantero izquierdo del conjunto del transeje manual.

SST: 09308-00010

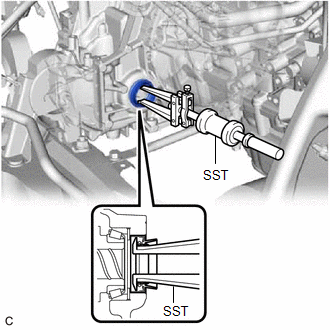

3. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Utilice la SST para extraer el sello de aceite del eje propulsor delantero derecho del conjunto del transeje manual.

SST: 09308-00010

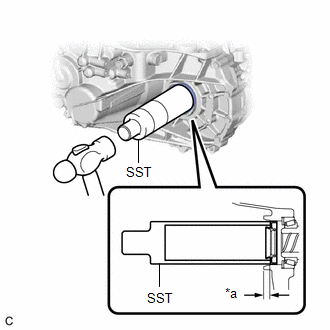

4. INSTALE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Recubra el borde de un nuevo sello de aceite izquierdo del eje propulsor delantero con grasa multiusos.

*a

Profundidad

(b) Utilice la SST y un martillo para instalar el sello de aceite del eje propulsor delantero izquierdo en el conjunto del transeje manual.

SST: 09316-60011

09316-00011

Profundidad estándar.:

10.6 a 11.6 mm (0.417 a 0.457 pulg.)

AVISO:

Tenga cuidado de no dañar el borde del sello de aceite izquierdo del eje propulsor delantero.

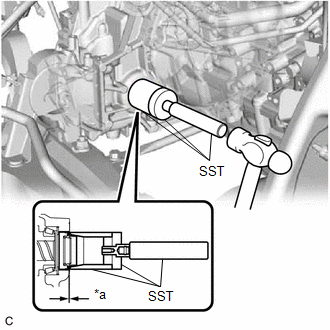

5. INSTALE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Recubra el borde de un nuevo sello de aceite derecho del eje propulsor delantero con grasa multiusos.

*a

Profundidad

(b) Utilice la SST y un martillo para instalar el sello de aceite del eje propulsor delantero derecho en el conjunto del transeje manual.

SST: 09630-24014

09620-24051

SST: 09950-60010

09951-00410

09951-00530

09952-06010

SST: 09950-70010

09951-07100

Profundidad estándar.:

1.2 a 2.2 mm (0.0472 a 0.0866 pulg.)

AVISO:

Tenga cuidado de no dañar el borde del sello de aceite derecho del eje propulsor delantero.

6. INSTALE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí
