Toyota Corolla Manual de Taller: Interruptor De Las Luces De Marcha AtrÁs

Componentes

COMPONENTES

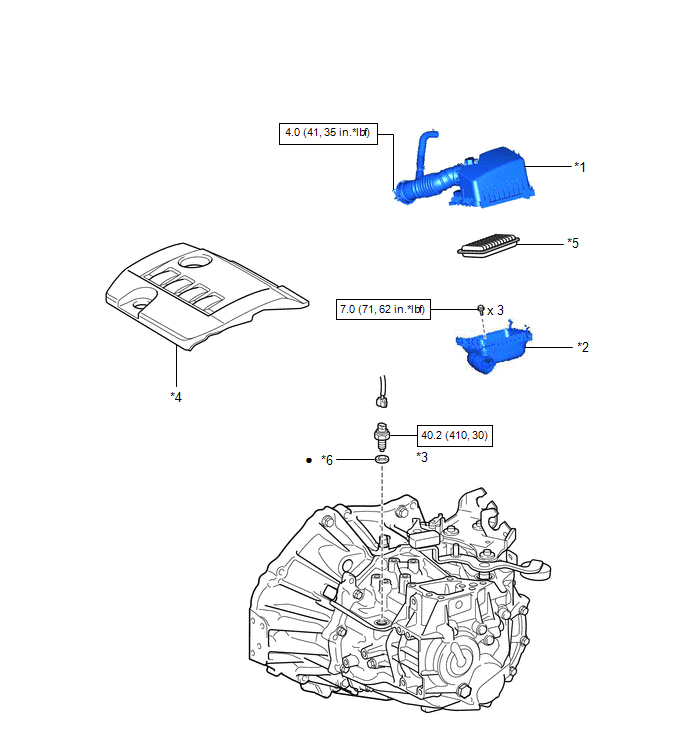

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

*4

TAPA DE LA CULATA N° 2

*5

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*6

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

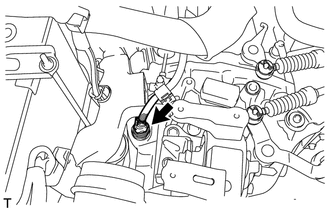

(a) Desconecte el conector del conjunto del interruptor de las luces de marcha atrás.

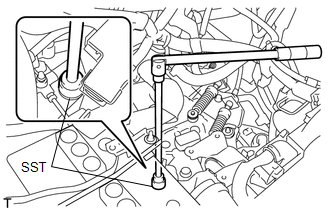

(b) Extraiga el conjunto del interruptor de las luces de marcha atrás y la junta del conjunto del transeje manual con la SST.

SST: 09817-16011

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

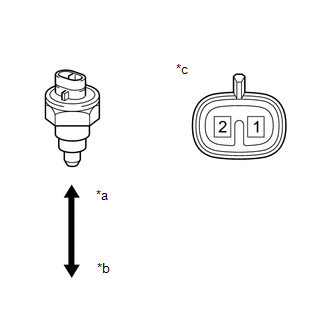

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Pulsado

Inferior a 1 Ω

1 - 2

Sin pisar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de las luces de marcha atrás.

*a

Empujar

*b

Soltar

*c

Componente no conectado al mazo de cables

(Conjunto del interruptor de las luces de marcha atrás)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

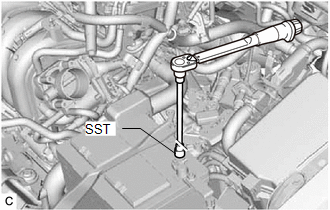

(a) Utilice la SST para instalar una junta nueva y el conjunto del interruptor de las luces de marcha atrás en el conjunto del transeje manual.

SST: 09817-16011

Torque:

40.2 N·m {410 kgf·cm, 30 ft·lbf}

(b) Conecte el conector del conjunto del interruptor de las luces de marcha atrás.

2. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

3. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

4. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí
