INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN PROCEDIMIENTO
1. INSTALE EL SELLO TRASERO DE ACEITE DEL MOTOR (a)
Con un accesorio de altura ajustable y un sistema de plataforma
elevadora, coloque el conjunto del motor en una superficie plana
nivelada.
AVISO:
- Utilice el accesorio de altura ajustable y el sistema de plataforma
elevadora para colocar el conjunto del motor en posición horizontal.
- Para evitar que el subconjunto del cárter de aceite se deforme, no
coloque ningún accesorio bajo el subconjunto del cárter de aceite del
conjunto del motor.
- Con un dispositivo de eslinga del motor y un elevador del motor, sujete el conjunto del motor antes de la revisión.
(b) Aplique grasa multiusos al reborde del nuevo sello de aceite trasero del motor.
AVISO: Mantenga el borde limpio de partículas extrañas.
| (c)

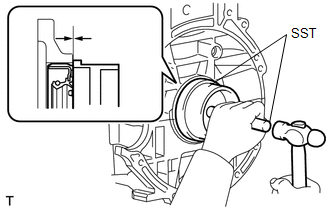

Con la SST y un martillo, introduzca el sello de aceite trasero del
motor hasta que su superficie esté al mismo nivel que el borde del retén
del sello de aceite trasero del motor. SST: 09223-15030 SST: 09950-70010
09951-07100
AVISO:
- Limpie cualquier resto de grasa del cigüeñal.
- No golpee el sello trasero de aceite del motor de forma inclinada.
OBSERVACIÓN: Profundidad de inserción del sello trasero del motor: - 1.0 a 1.0 mm (-0.0397 a 0.0397 pulg.) |
|
2. INSTALE EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA

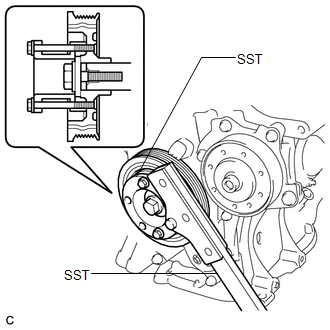

| (a) Sujete la polea del cigüeñal con una SST. SST: 09213-54015
SST: 09330-00021 OBSERVACIÓN: Para
el paso de rosca de perno de 64 mm (2.52 pulg.), el número de pieza del
perno de instalación de la SST (herramienta de sujeción de la polea del
cigüeñal) es 91551-00850 (cantidad: 2). | |
(b) Limpie los pernos y sus orificios. (c)

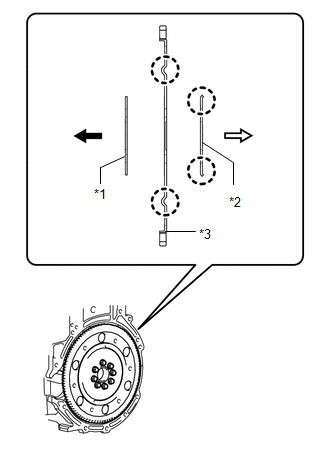

Coloque el separador delantero de la placa impulsora, la placa
impulsora, el subconjunto de la corona dentada y el separador trasero de
la placa impulsora en el cigüeñal.
|
*1 | Separador delantero de la placa impulsora (reversible) | |
*2 | Separador trasero de la placa impulsora | |
*3 | Subconjunto de la placa impulsora y la corona dentada |
 |
Lado del motor |
 |
Lado del transeje |

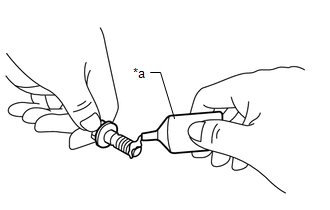

| (d) Aplique adhesivo a 2 o 3 roscas del borde de cada uno de los 8 pernos.
Adhesivo: Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente |
|

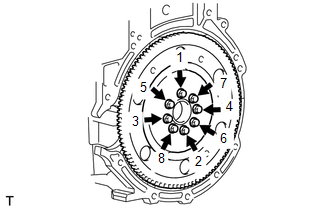

| (e) Coloque y apriete de manera uniforme los 8 pernos en varios pasos siguiendo el orden indicado en la ilustración.
Torque: 88 N·m {897 kgf·cm, 65 ft·lbf} AVISO: No
ponga en marcha el motor durante al menos una hora después de instalar
la placa impulsora y el subconjunto de la corona dentada. | |
3. INSTALE EL CONJUNTO DEL TRANSEJE VARIABLE CONTINUO
- Cuando no se utilice el puente de soporte del motor:
Haga clic aquí
- Cuando se utilice el puente de soporte del motor:
Haga clic aquí
|
