EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

• Cuando no se utilice el puente de soporte del motor:

  Haga clic aquí

• Cuando se utilice el puente de soporte del motor:

  Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA

(a) Con un accesorio de altura ajustable y un sistema de plataforma elevadora, coloque el conjunto del motor en una superficie plana nivelada.

AVISO:

• Utilice el accesorio de altura ajustable y el sistema de plataforma elevadora para colocar el conjunto del motor en posición horizontal.
• Para evitar que el subconjunto del cárter de aceite se deforme, no coloque ningún accesorio bajo el subconjunto del cárter de aceite del conjunto del motor.
• Con un dispositivo de eslinga del motor y un elevador del motor, sujete el conjunto del motor antes de la revisión.

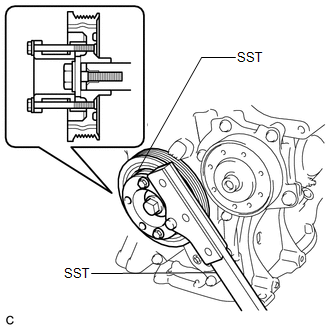

(b) Sujete la polea del cigüeñal con una SST. SST: 09213-54015 SST: 09330-00021 OBSERVACIÓN: Para el paso de rosca de perno de 64 mm (2.52 pulg.), el número de pieza del perno de instalación de la SST (herramienta de sujeción de la polea del cigüeñal) es 91551-00850 (cantidad: 2).

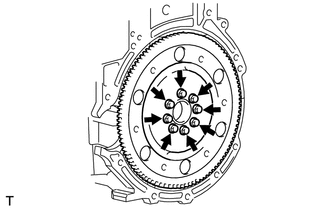

(c) Extraiga los 8 pernos, el espaciador delantero de la placa impulsora, la placa impulsora, el subconjunto de la corona dentada y el espaciador trasero de la placa impulsora.

3. EXTRAIGA EL SELLO DE ACEITE TRASERO DEL MOTOR

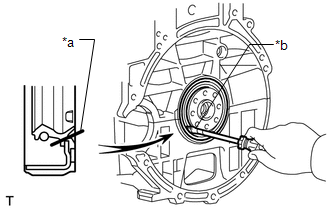

(a) Corte el borde del sello de aceite trasero del motor con un cuchillo.

*a Posición de corte *b Cinta protectora

(b) Haga palanca con un destornillador para sacar el sello de aceite trasero del motor.

AVISO:

Después de extraerlo, compruebe si el cigüeñal está dañado. En caso de que esté dañado, lije la superficie con papel de lija del 400.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.
