INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

(a) Aplique grasa multiusos en el reborde de un nuevo sello de aceite de la tapa de la cadena de distribución.

AVISO:

Mantenga el borde limpio de partículas extrañas.

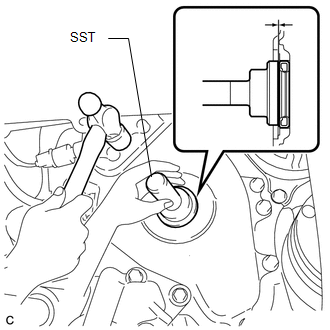

(b) Utilice la SST y un martillo para introducir el sello de aceite de la tapa de la cadena de distribución hasta que su superficie esté al mismo nivel que el borde del retén delantero del subconjunto de la tapa de la cadena de distribución.

SST: 09223-22010

AVISO:

Limpie cualquier resto de grasa del cigüeñal.
No golpee el sello de aceite de la tapa de la cadena de distribución en ángulo.

OBSERVACIÓN:

Profundidad de inserción del sello de aceite de la tapa de la cadena de distribución: - 1.0 a 1.0 mm (-0.0397 a 0.0397 pulg.)

2. INSTALE LA POLEA DEL CIGÜEÑAL

(a) Alinee la chaveta de fijación de la polea con la ranura de la chaveta de la polea del cigüeñal.

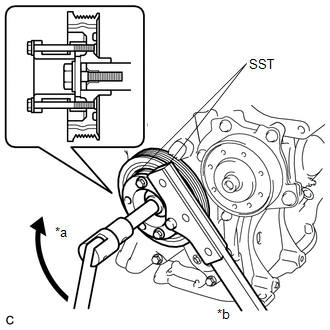

(b) Sujete la polea del cigüeñal en su lugar y apriete el perno de fijación de la polea con una SST.

Torque:

190 N·m {1,937 kgf·cm, 140 ft·lbf}

SST: 09213-54015

SST: 09330-00021

OBSERVACIÓN:

Para el paso de rosca de perno de 64 mm (2.52 pulg.), el número de pieza del perno de instalación de la SST (herramienta de sujeción de la polea del cigüeñal) es 91551-00850 (cantidad: 2).

*a	Girar
*b	Sujetar

3. INSTALE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

4. VERIFIQUE SI HAY FUGAS DE ACEITE DE MOTOR

5. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

6. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

7. COLOQUE LA RUEDA DELANTERA DERECHA

Torque:

103 N·m {1,050 kgf·cm, 76 ft·lbf}
