Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA DERECHA

2. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

3. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

4. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

5. EXTRAIGA LA POLEA DEL CIGÜEÑAL

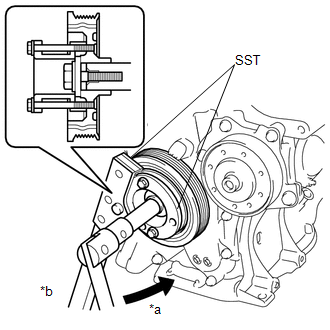

(a) Sujete la polea del cigüeñal en su lugar y afloje el perno de fijación de la polea con una SST hasta que 2 o 3 roscas estén atornilladas al cigüeñal.

SST: 09213-54015

SST: 09330-00021

OBSERVACIÓN:

Para el paso de rosca de perno de 64 mm (2.52 pulg.), el número de pieza del perno de instalación de la SST (herramienta de sujeción de la polea del cigüeñal) es 91551-00850 (cantidad: 2).

*a

Girar

*b

Sujetar

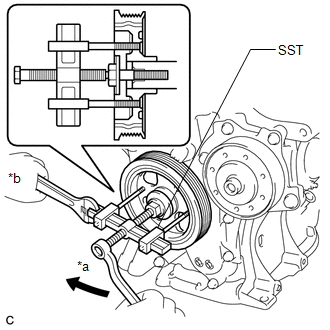

(b) Quite con la SST la polea del cigüeñal y su perno de fijación.

SST: 09950-50013

09951-05010

09952-05010

09953-05020

09954-05021

OBSERVACIÓN:

Si es necesario, extraiga la polea del cigüeñal y el perno de fijación de la polea del cigüeñal con una SST.

*a

Girar

*b

Sujetar

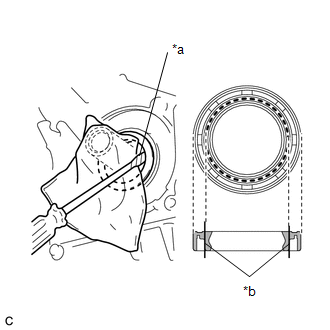

6. EXTRAIGA EL SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

(a) Con ayuda de un cuchillo, corte el borde del sello de aceite de la tapa de la cadena de distribución.

(b) Extraiga el sello de aceite de la tapa de la cadena de distribución haciendo palanca con un destornillador.

AVISO:

Después de extraerlo, compruebe si el subconjunto de la tapa de la cadena de distribución y el cigüeñal han sufrido daños. En caso de que esté dañado, lije la superficie con papel de lija del 400.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

*b

Posición de corte

    Componentes

    InstalaciÓn
