Toyota Corolla Manual de Taller: El indicador de advertencia ABS permanece encendido

DESCRIPCIÓN

La ECU de control de derrape (conjunto del actuador del freno) está conectado al conjunto del juego de instrumentos a través del sistema de comunicación CAN.

Si se detecta una de las situaciones siguientes, el indicador de advertencia ABS permanecerá encendido:

  • El conector de la ECU de control de derrape (conector del conjunto del actuador del freno) está desconectado de la ECU de control de derrape (conjunto del actuador del freno).
  • Hay una avería en el circuito interno de la ECU de control de derrape (conjunto del actuador del freno).
  • Hay un circuito abierto en el mazo de cables entre el conjunto del juego de instrumentos y la ECU de control de derrape (conjunto del actuador del freno).
  • La ABS está defectuosa.

OBSERVACIÓN:

En ocasiones, cuando hay una avería en la ECU de control de derrape (conjunto del actuador del freno), no se puede utilizar el Techstream.

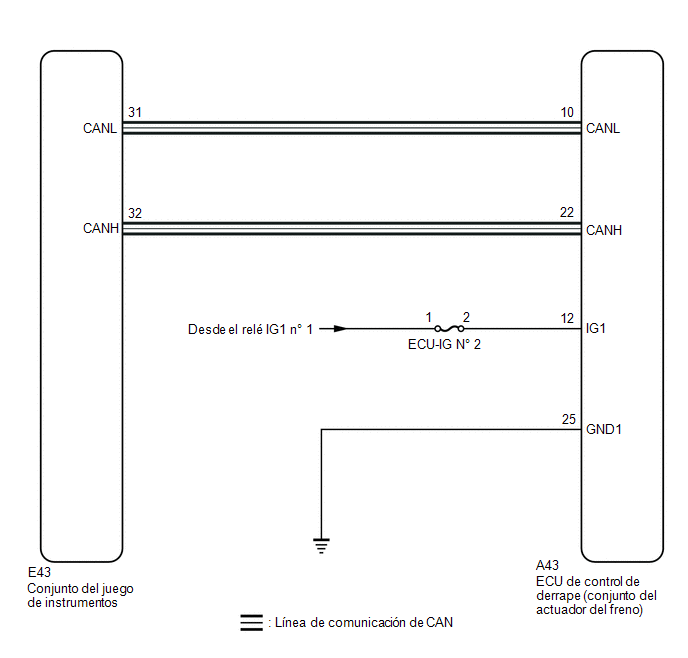

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo la calibración a cero y almacene la información del sistema.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Sin ECU de pasarela central: Haga clic aquí

Con ECU de pasarela central: Haga clic aquí

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten códigos DTC.

B

B

INSPECCIONE EL SISTEMA DE COMUNICACIÓN CAN

A

2.

COMPRUEBE SI EL CONECTOR DEL CONJUNTO DEL ACTUADOR DEL FRENO ESTÁ BIEN CONECTADO

(a) Compruebe si el conector de la ECU de control de derrape (conjunto del actuador del freno) está bien conectado.

OK:

El conector está firmemente conectado.

MAL

CONECTE CORRECTAMENTE EL CONECTOR AL CONJUNTO DEL ACTUADOR DEL FRENO

OK

3.

INSPECCIONE LA BATERÍA

(a) Mida la tensión de la batería.

Tensión estándar:

11 a 14 V

MAL

INSPECCIONE O REEMPLACE LA BATERÍA O EL COMPONENTE DEL SISTEMA DE CARGA

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL IG1)

(a) Desconecte el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

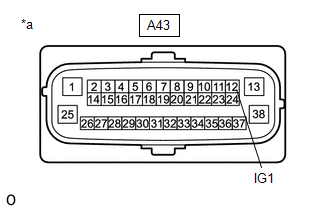

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A43-12 (IG1) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO IG1)

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL GND1)

(a) Apague el interruptor de encendido.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A43-25 (GND1) - Masa de la carrocería

Siempre

Inferior a 1 Ω

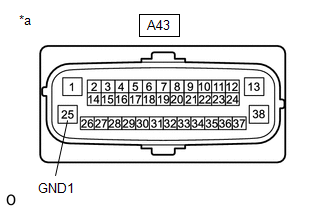

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO GND1)

OK

6.

LEA EL VALOR INDICADO EN EL TECHSTREAM (INDICADOR DE ADVERTENCIA ABS)

(a) Vuelva a conectar el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Seleccione la lista de datos en el Techstream.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

ABS Warning Light

Indicador de advertencia ABS

ON u OFF

ON: Indicador de advertencia activado

OFF: Indicador de advertencia desactivado

-

Chassis > ABS/VSC/TRAC > Data List

Pantalla del tester

ABS Warning Light

(e) Compruebe el estado de la pantalla del Techstream correspondiente al indicador de advertencia ABS.

Resultado:

Resultado

Vaya a

La lista de datos muestra ON.

A

La lista de datos muestra OFF.

B

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

A

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

B

INSPECCIONE EL SISTEMA DE MEDIDORES / INDICADORES
