INSPECCIÓN

PROCEDIMIENTO

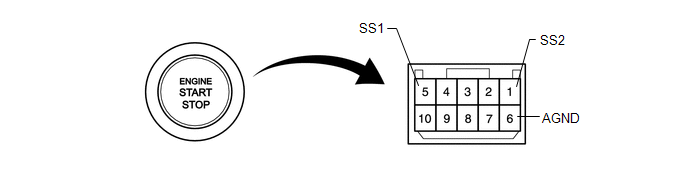

1. INSPECCIONE EL INTERRUPTOR DEL MOTOR

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

5 (SS1) - 6 (AGND)

Sin pulsar

10 kΩ o superior

1 (SS2) - 6 (AGND)

5 (SS1) - 6 (AGND)

Pulsado

Inferior a 1 Ω

1 (SS2) - 6 (AGND)

Si el resultado no es el especificado, sustituya el interruptor del motor.

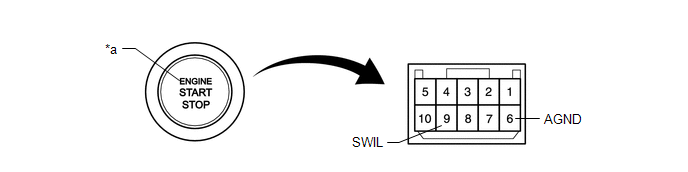

(b) Aplique tensión de la batería entre los terminales del interruptor y compruebe el estado de la iluminación del interruptor del motor.

AVISO:

  • Si se conectan incorrectamente el terminal positivo (+) y el terminal negativo (-), la luz indicadora del interruptor del motor no se encenderá.
  • Si la tensión es demasiado baja, el indicador del interruptor del motor no se encenderá.

Estándar:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 9 (SWIL)

Terminal negativo (-) de la batería → Terminal 6 (AGND)

Se enciende

*a

Indicador luminoso

-

-

Si el resultado no es el especificado, sustituya el interruptor del motor.
