Toyota Corolla Manual de Taller: Interruptor De PresiÓn De Aceite

Componentes

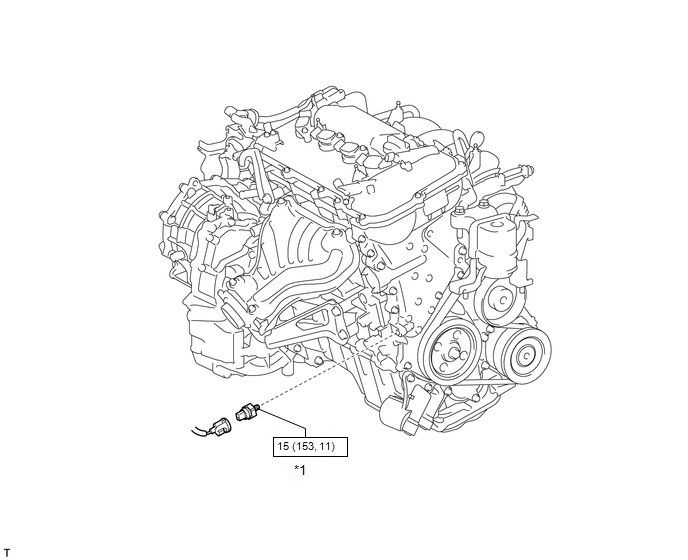

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza prerrecubierta

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

(a) Desconecte el conector del conjunto del interruptor de presión del aceite del motor.

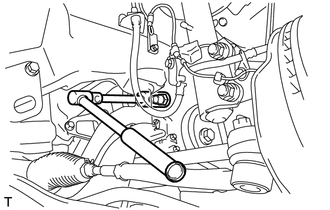

(b) Utilice una llave de cubo profundo de 24 mm para retirar el conjunto del interruptor de presión de aceite del motor.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE

(a) Desconecte el conector del conjunto del interruptor de presión del aceite del motor.

(b) Arranque el motor.

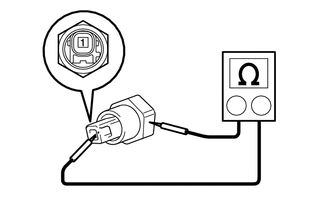

(c) Mida la continuidad del conjunto del interruptor de presión de aceite del motor.

Continuidad estándar:

Conexión del tester

Estado

Valor especificado

1 - Cuerpo del interruptor

Al ralentí

No hay continuidad

1 - Cuerpo del interruptor

Motor parado

Continuidad

Si el resultado no es el especificado, cambie el conjunto del interruptor de presión de aceite del motor.

(d) Conecte el conector del conjunto del interruptor de presión del aceite del motor.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

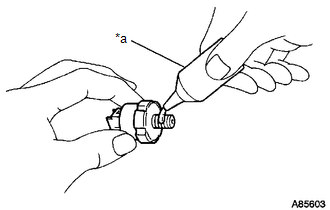

(a) Aplique adhesivo a 2 o 3 roscas del conjunto del interruptor de presión del aceite del motor.

Adhesivo:

Producto adhesivo original de Toyota 1344, Three Bond 1344 o equivalente

*a

Adhesivo

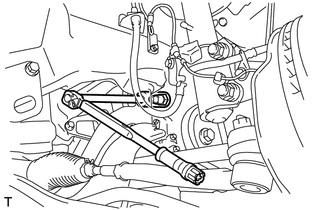

(b) Para instalar el conjunto del interruptor de presión del aceite del motor, utilice una llave de cubo profundo de 24 mm.

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

AVISO:

No ponga en marcha el motor hasta que transcurra por lo menos 1 hora después de la instalación.

(c) Conecte el conector del conjunto del interruptor de presión del aceite del motor.

2. COMPRUEBE SI HAY FUGAS DE ACEITE

Haga clic aquí
