DIAGRAMA DEL SISTEMA

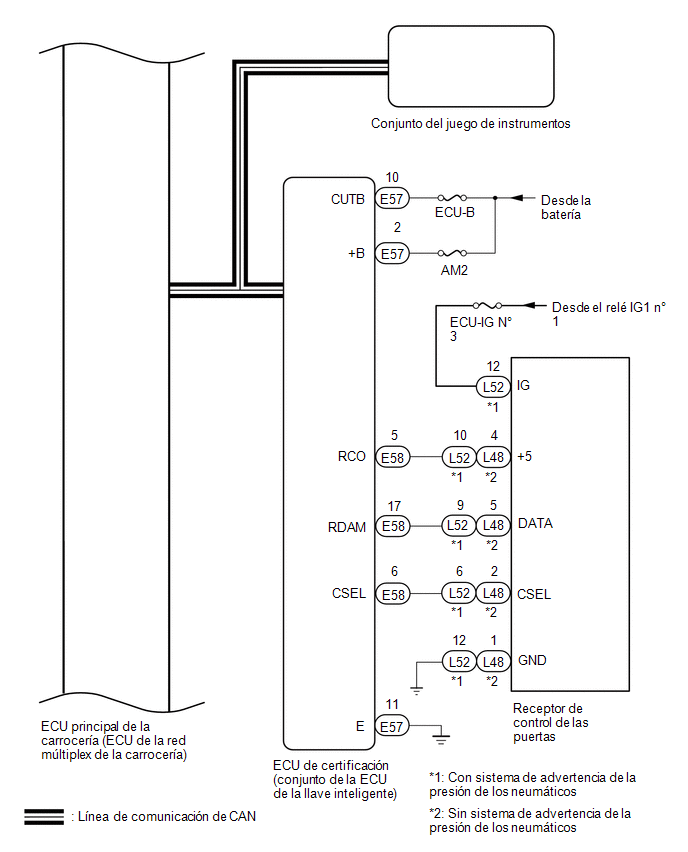

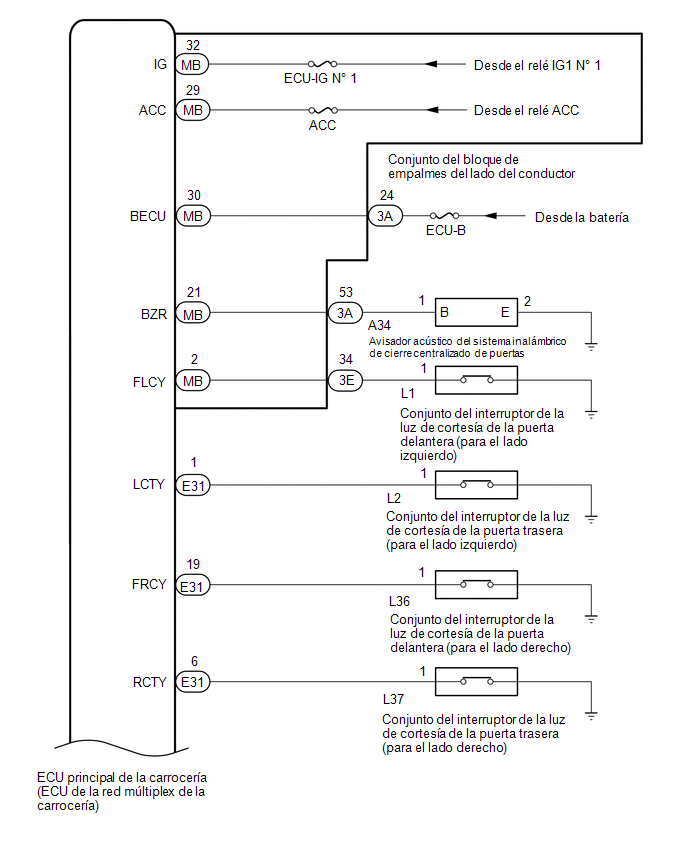

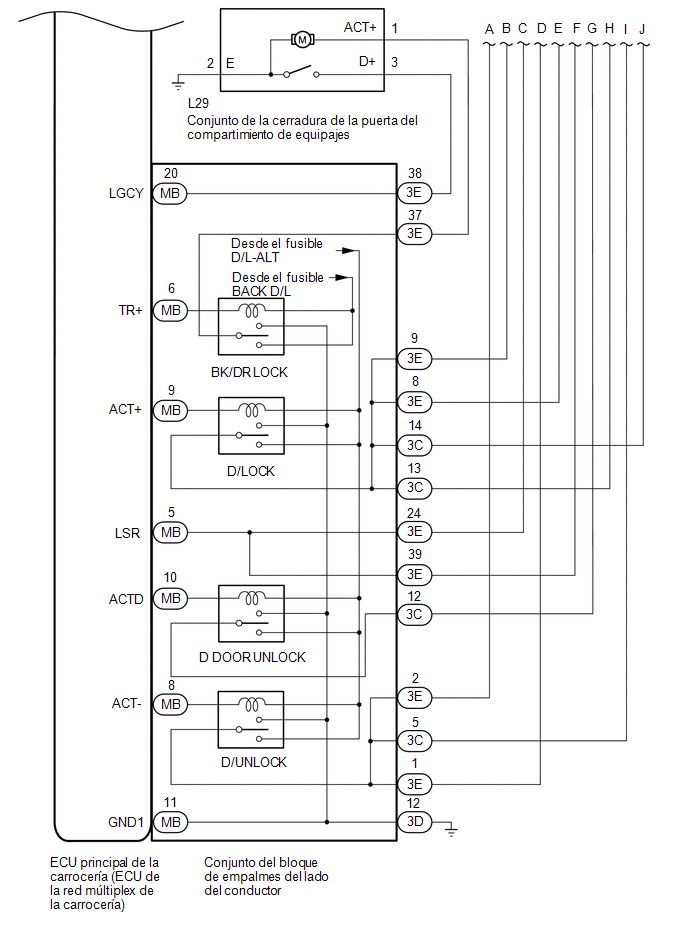

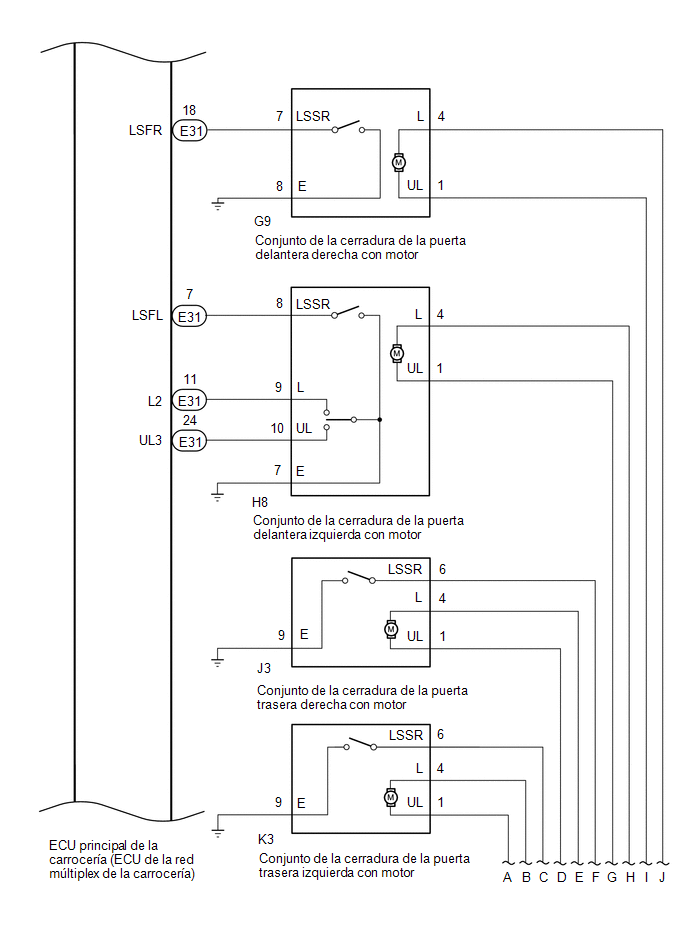

Sistema inalámbrico de cierre centralizado de puertas

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

ECU de certificación

(Conjunto de la ECU de la llave inteligente)

ECU principal de la carrocería

(ECU de la red múltiplex de la carrocería)
  • Señal del sistema inalámbrico de bloqueo/desbloqueo de las puertas
  • Señal de solicitud del sonido del avisador acústico del sistema inalámbrico de cierre centralizado de puertas

CAN

ECU principal de la carrocería

(ECU de la red múltiplex de la carrocería)

Conjunto del juego de instrumentos

Señal de solicitud de la luz de emergencia del sistema inalámbrico de cierre centralizado de puertas

CAN
